Релейное и цифровое управление котлом
ZONT можно подключить к котлам двумя способами – релейно и по цифровой шине. Оба варианта обеспечат дистанционное управление и автономную работу котла в выбранных режимах и по расписанию.
Оборудованием ZONT поддерживаются цифровые шины:
- OpenTherm – стандартный протокол, использующийся многими производителями котлов: BAXI, Bosch, Buderus, Viessmann и др.;
- E-Bus – котлы Vaillant и Protherm;
- Navien – котлы Navien (серии ACE, ATMO, GA, GST, LFA, LST, Deluxe, Deluxe S, Comfort, Plus, Expert);
- BridgeNet – котлы Ariston серии Ariston NET;
- BSB – котлы Baxi моделей LUNA DUO-TEC MP, LUNA DUO-TEC MP+, LUNA PLATINUM PLUS;
- Daesung – котлы Daesung;
- Rinnai – котлы Rinnai.
Внимание! Не во всех моделях котлов представленных марок есть поддерживаемая цифровая шина. Проверить совместимость и возможные способы управления конкретной маркой котла можно в разделе Совместимости котлов с ZONT.
Релейное управление
При релейном управлении заданная температура поддерживается путем периодического включения и выключения котла и контролируется датчиком температуры, входящим в комплект поставки ZONT. В данном варианте ZONT подключается напрямую к котлу, адаптер для подключения не нужен.
Релейное управление котлом возможно, если у котла есть выход для подключения комнатного термостата (практически все современные электрические и газовые котлы).
Цифровое управление
При управлении по цифровой шине мощность котла регулируется плавно без частых полных выключений. Такой способ управления позволяет рассчитывать оптимальную температуру теплоносителя для поддержания заданного режима отопления и дополнительно дает более широкие возможности:
- плавное управление мощностью котла (модуляция горелки)
- дистанционное управление ГВС (если котел управляет ГВС)
- расшифровка кодов ошибок и аварий котла.
Для подключения термостатов и контроллеров ZONT по цифровой шине необходим внешний или встроенный адаптер цифровых шин; для подключения регуляторов ZONT Climatic требуется плата цифровой шины.
Протоколы OpenTherm, E-Bus, BridgeNet, Navien, BSB и Daesung поддерживаются Универсальным адаптером цифровых шин (DIN) и Универсальным адаптером цифровых шин (ECO).
Для подключения к котлам Rinnai по цифровой шине требуется Адаптер цифровой шины RINNAI.
 |
 |
 |

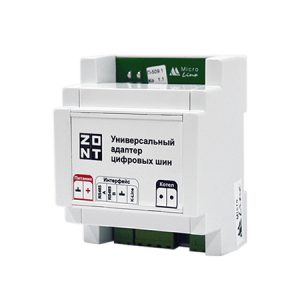

| Универсальный адаптер цифровых шин (DIN). Протоколы OpenTherm, E-Bus, BridgeNet, Navien, BSB, Daesung |

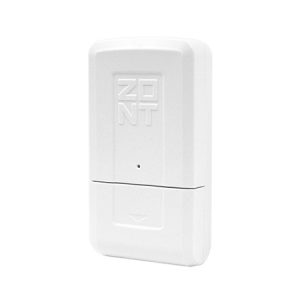

Универсальный адаптер цифровых шин (ECO). Протоколы OpenTherm, E-Bus, BridgeNet, Navien, BSB, Daesung |

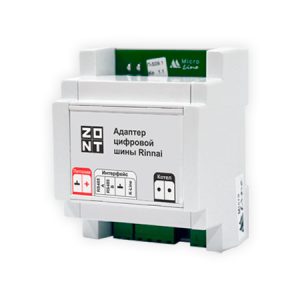

Адаптер цифровой шины RINNAI |
Универсальные адаптеры и адаптеры RINNAI подходят к устройствам:
Отличия адаптеров DIN и ECO
Адаптеры «DIN» и «ECO» различаются только корпусом и способом крепления, по функционалу они идентичны и в равной степени подходят для работы с термостатами и контроллерами ZONT.
Платы цифровой шины для ZONT Climatic
Для регуляторов ZONT Climatic выпускаются Универсальные платы цифровой шины, которые поддерживают протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung. Платы устанавливаются под корпус, каждая модель Регулятора имеет два разъема для подключения двух плат цифровой шины. С протоколом Rinnai регуляторы ZONT Climatic не работают.

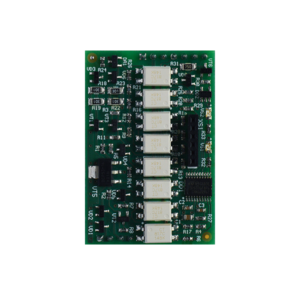

Универсальная плата цифровых шин для ZONT Climatic. Протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung
Протокол Daesung
Универсальные адаптеры и платы выпускаются в 2-х версиях – V.01 и V.02 (версия обозначена наклейкой):
 |
наклейка означает, что на этом адаптере уже прошиты протоколы цифровых шин OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB;
чтобы добавить протокол Daesung, напишите на support@microline.ru |
 |
наклейка означает, что на этом адаптере уже прошиты протоколы цифровых шин OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Daesung |
Встроенный универсальный адаптер
Встроенный универсальный адаптер есть в приборах:
К универсальным адаптерам ZONT H1000+ Pro и ZONT H2000+ Pro можно также подключить внешние адаптеры цифровых шин.
Способы релейного и цифрового подключения к котлам смотрите в этой статье.
