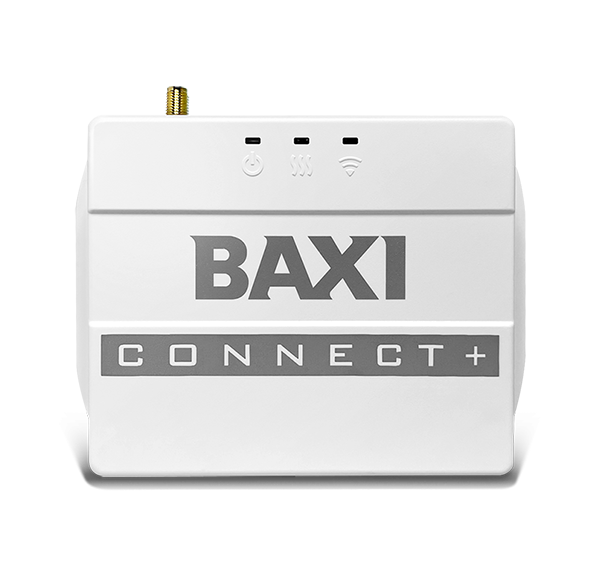

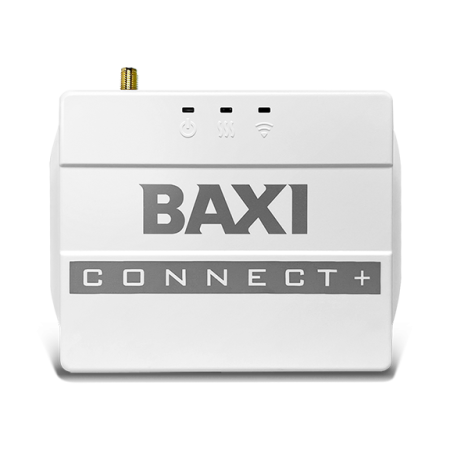

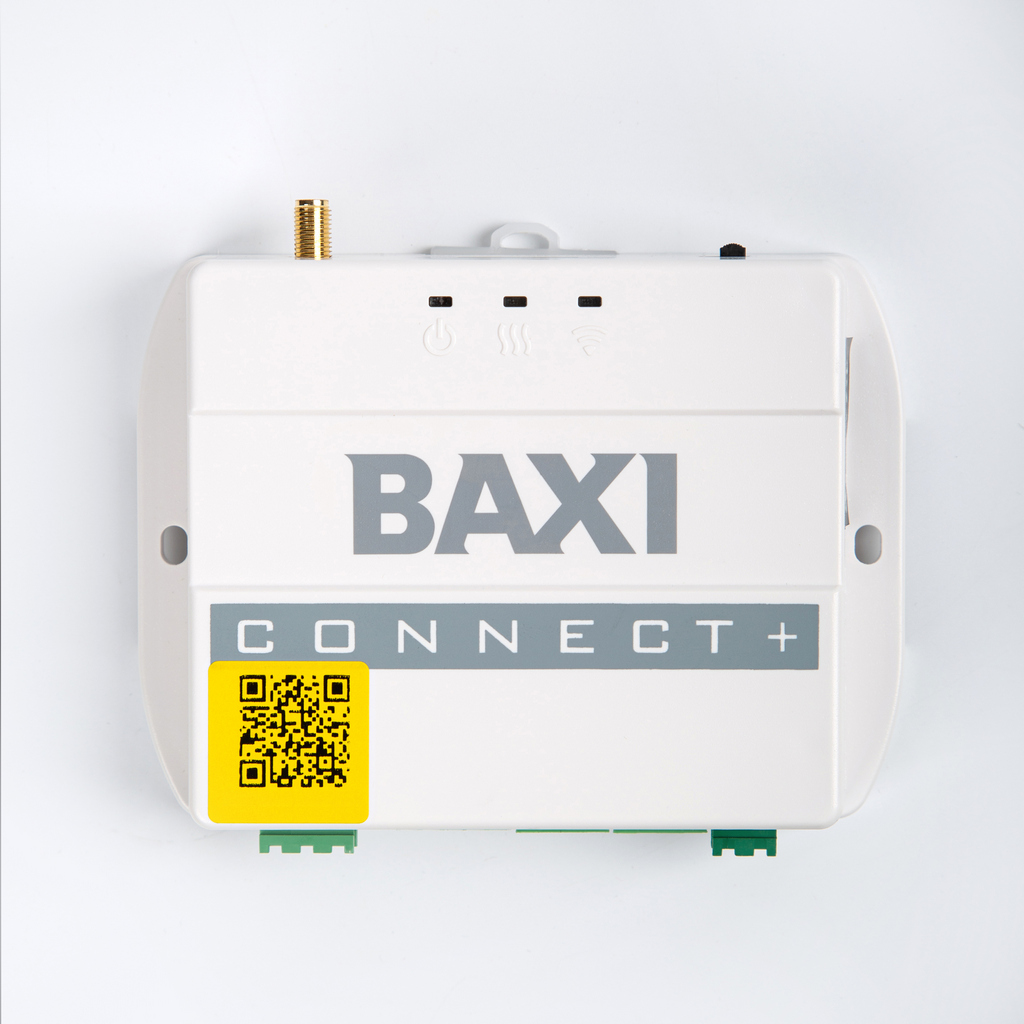

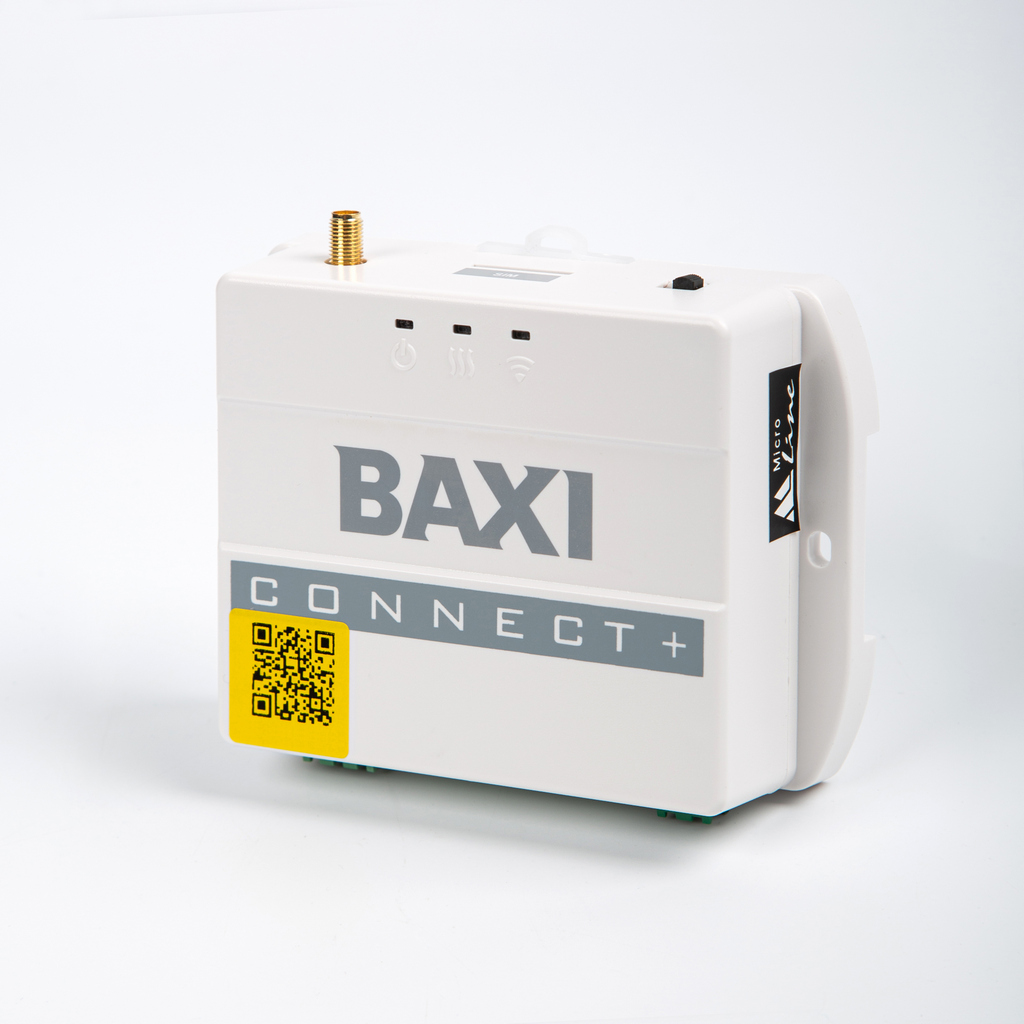

Контроллер BAXI CONNECT+
специальный контроллер ZONT для удаленного управления инженерной системой с котлами BAXI и De Dietrich
- GSM и Wi-Fi связь в одном приборе!
- Управление по цифровой шине котлом BAXI, De Dietrich
- Подключение штатной панели управления котла BAXI, De Dietrich
- Управление отоплением и ГВС
- 2 котла в управлении (основной + резервный)
- Погодозависимая автоматика
- Пошаговый «Мастер настроек»
- Подключение радиодатчиков ZONT 868 МГЦ
- Работа с погодным сервером
- Функции «Антилегионелла», «Антизамерзание», «Лето»
- Дистанционный контроль датчиков различного назначения
- Сохранение связи при отключении электроэнергии до 12 ч. (резервная батарея)

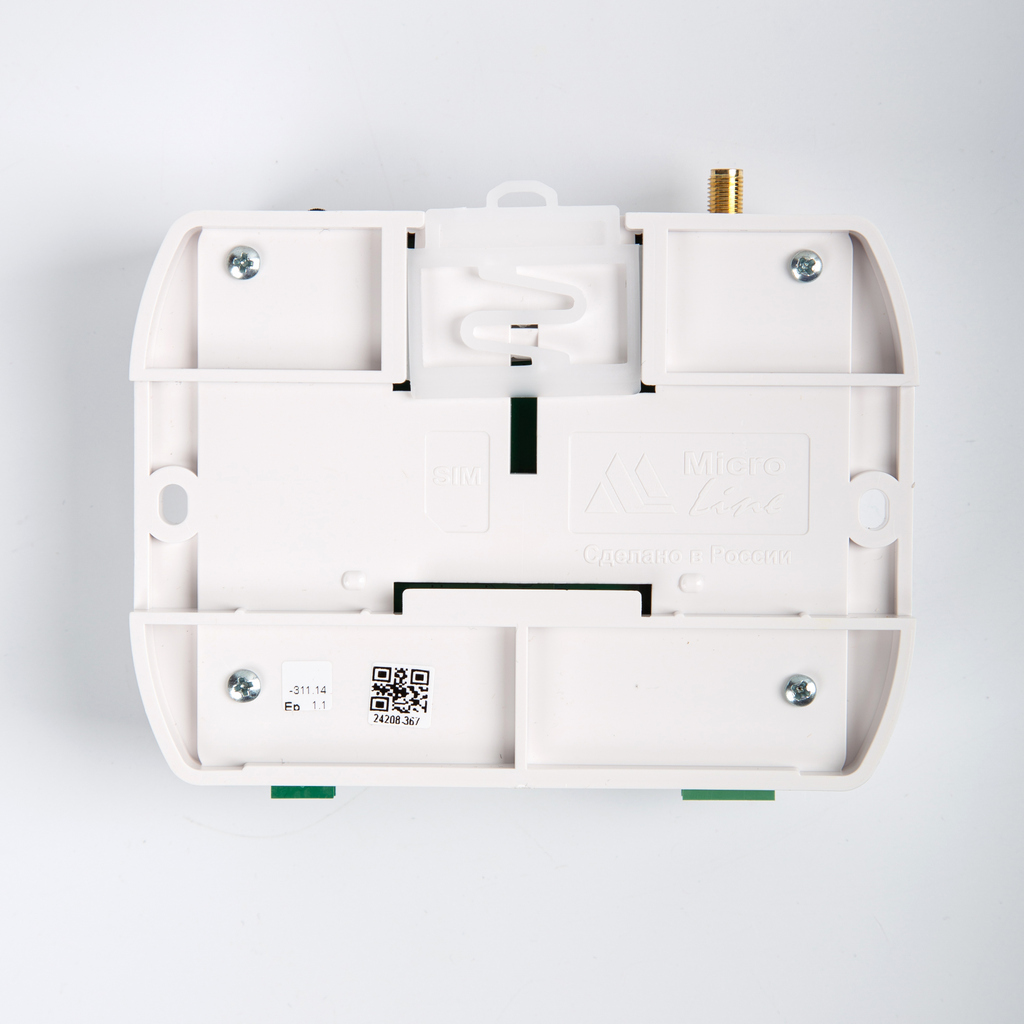

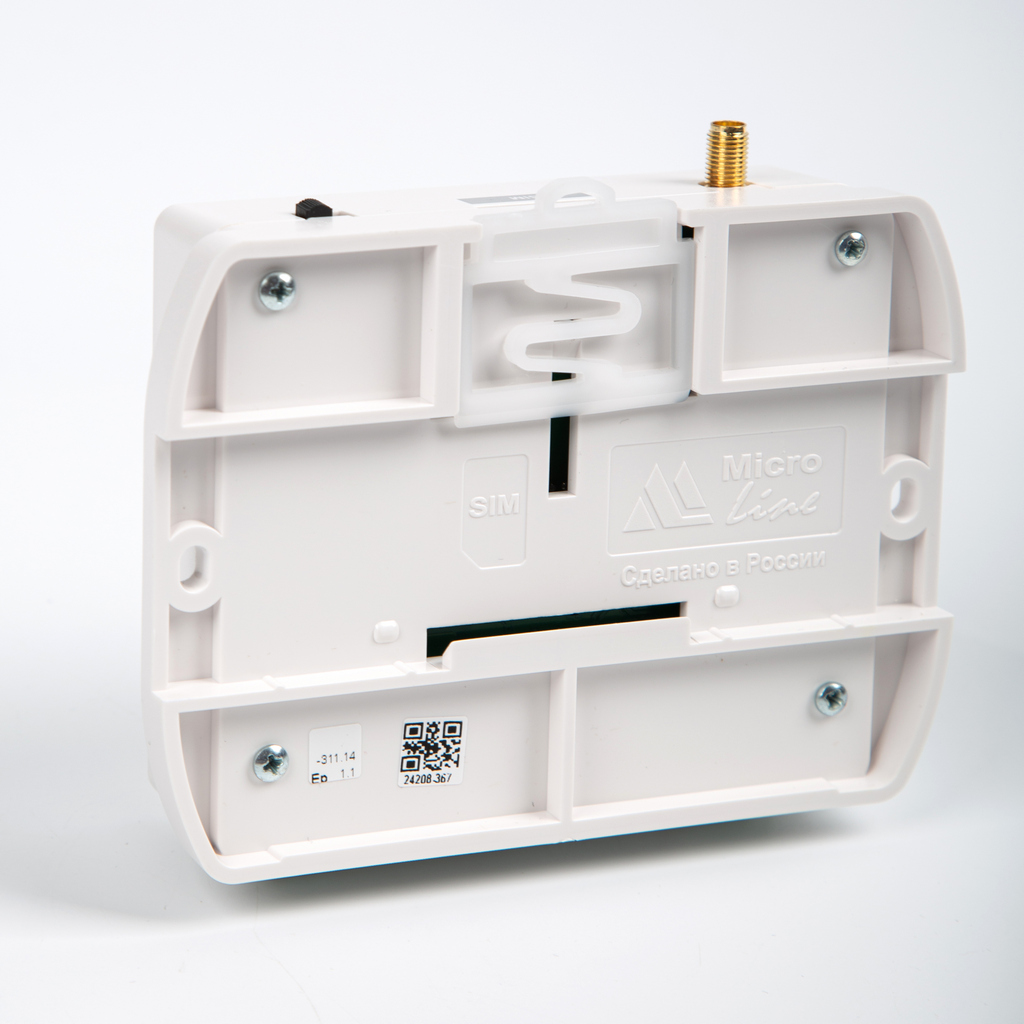

- Крепление на стену и DIN-рейку
Контроллер Baxi Connect+ создан ZONT специально для управления системой отопления, в которой используются отопительные котел/котлы BAXI и De Dietrich. Имеет собственное мобильное приложение с «Мастером настроек», позволяющим в несколько кликов выполнить все необходимое регулирование системы отопления. Схемы подключения к котлам смотрите во вкладке «Документация».
Как контроллер управляет котлами
Прибор способен управлять 2 котлами по алгоритму «основной + резервный». При этом основной котел BAXI или De Dietrich подключается через встроенную в устройство цифровую шину. Такое управление котлом позволяет управлять модуляцией горелки и, следовательно, существенно снижать энергопотребление. Котел греет только тогда, когда нужно и ровно на столько, сколько требуется системе отопления.
Важно! При таком подключении можно использовать штатную панель основного котла BAXI или De Dietrich для ручного управления!
Резервный котел в системе отопления подключается только релейным способом. Тип используемой энергии, бренд производителя не имеют значения.
Использование погодозависимого алгоритма позволяет автоматизировать управление теплом с учетом изменения уличной температуры. Температурные данные могут быть получены как от уличного датчика, так и с погодного сервера. Применение такого алгоритма позволяет плавно изменять температуру теплоносителя в зависимости от погоды за окном.
Управление ГВС
Контроллер управляет горячим водоснабжением по следующим алгоритмам:
— в случае подключения бойлера косвенного нагрева к отопительному котлу BAXI или De Dietrich, ZONT управляет ГВС через котел,
— в случае использования обычного бойлера ГВС возможно прямое управление прибором (при этом используется не задействованный релейный выход).
Удобство управления:
— личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),
— бесплатное мобильное приложение ZONT на iOS и Android, ссылки поставить правильные на их приложение
— комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.
Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.
Индикация в монтажном боксе
Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.
Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.
Контроллер Baxi Connect+ всегда на связи!
— GSM и Wi-Fi каналы передачи данных – выбирайте удобный,
— Wi-Fi канал в приоритете, GSM – резервный канал, подключающийся при потере связи Wi-Fi,
— при отключении электроэнергии прибор остается на связи до 12 часов и сохраняет весь свой функционал: управление котлом по OpenTherm (если котел подключен через АКБ), передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).
Серверы находятся в России и это значит, что прибор всегда будет на связи!
С контроллером Baxi Connect+:
— вы можете быть уверены в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!
Контроль и управление котлом
- 2 котла (основной + резервный, расписание)
- подключение по цифровым интерфейсам (через внешний адаптер, только 1 котел)
- подключение котлов релейным способом
- отображение текущего состояния котлов
- ПЗА и ПИД-регулирование
- настройка работы по расписанию
- защита от замерзания
- функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
- дистанционно через веб-сервис, приложение, смс
- 4 предустановленных режима с возможностью изменения настроек
- 6 свободно программируемых режимов
- преднастроенные конфигурации настройки для систем отопления
- погодозависимое управление (датчик или погодный сервер)
Автономная работа
- встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
- обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Управление ГВС
- работа по расписанию
- функция «Антилегионелла»
- мониторинг температуры ГВС
Подключение датчиков
- датчики t проводные аналоговые NTC (1 в комплекте, гильза)
- датчики t проводные цифровые
- аналоговые датчики охраны и безопасности
- аналоговый датчик давления
- радиодатчики 868 МГЦ, до 120 шт.
(при использовании радиомодулей ZONT МЛ-590)
Особенности прав пользователей
- несколько доверенных номеров телефонов (для контроля и управления)
- несколько пользователей совместного доступа (доступ техническому специалисту)
- разграничение прав каждому пользователю
Способы управления
- личный кабинет веб сервиса
- мобильное приложение для iOS и Android
- панель ручного управления МЛ-753 (приобретается отдельно)
Мгновенные оповещения
- выход t за пороговые значения (min/max)
- выход давления за пороговые значения (при подключении датчика)
- авария и неисправность котла
- неисправность подключенных датчиков
- пропадание и восстановление напряжения питания
- срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
- push-уведомления мобильного приложения
- смс
- письмо на e-mail
Запись и хранение истории событий
- 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
- время работы котла и мониторинг измеряемых температур
- время появления аварий и ошибок в работе котла
- время пропадания и восстановления основного напряжения питания
- время и текст входящих смс сообщений
- дата обновления ПО и номер текущей версии ПО
| Основное питание | внешний источник стабилизированного питания напряжением 11 — 28 В постоянного тока |
| Резервное питание | встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 6 Вт |
| Поддерживаемые интерфейсы | RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);
K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) |
| Поддерживаемые адаптеры
для расширенного управления котлом по цифровому протоколу |
OpenTherm: встроенный адаптер для управления котлом BAXI; допускается подключение штатной выносной панели Comfort |
| Релейный выход | 1 шт., используется для релейного подключения котла или электрического прибора
не подключен к цепям питаниям контроллера (выход типа “сухой контакт”) коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А |
| Аналоговый вход | 1 шт.,
— контролируемое входное напряжение 0-30 В; — дискретность измерения 12 бит; — погрешность не более 2%; — подтяжка к цепи плюс 3,3 В через резистор 100 КОм |
| Аналоговый вход NTC | 2 шт., предназначены для подключения температурных датчиков типа NTC-10 |
| Датчики температуры | Проводные
Беспроводные — до 120 шт.
|
| Датчики охранные и информационные | Проводные
Беспроводные
|
| Корпус | пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
| Габаритные размеры | 125 х 90 х 35 мм |
| Вес брутто | 0,3 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | минус 25 ⁰С — плюс 70 ⁰С |
| Максимально допустимая относительная влажность | 85 % |
Мы постарались максимально упростить и сделать интуитивными все настройки Термостата. Однако если на определенном этапе Вы поймете, что Вашей квалификации недостаточно, пожалуйста, обратитесь за помощью к сертифицированным специалистам.
Выберите лучшего установщика на Бирже специалистов ZONT в вашем регионе. Биржа специалистов – это общедоступный ресурс для поиска профессионала по монтажу, настройке и обслуживанию приборов ZONT и MEGA SX в вашем регионе. На портале представлены мастера с их выполненными работами и отзывами.
Также вы можете выбрать монтажную организацию среди наших Партнеров.
Ответы практически на все вопросы, касающиеся настройки и эксплуатации приборов всегда найдете в Библиотеке ZONT
Розничным покупателям при заказе в Интернет-магазине на сумму
от 5 000 ₽ доставка заказа осуществляется бесплатно до пункта выдачи СДЕК по всей России.
На сайте Интернет-магазина положите товар/-ры в корзину и нажмите «Оформить заказ». По умолчанию выбран тип покупателя «Частное лицо». Измените его на «Юридическое лицо» или «ИП».
Счет может быть выставлен с НДС (по умолчанию для юр. лиц) или без НДС (по умолчанию для ИП). Вы можете указать необходимый вариант в комментарии к заказу.
Улучшенная совместимость со всеми моделями BAXI и De Dietrich;
Персонализированный подход к отоплению благодаря широкому перечню встроенных алгоритмов управления и удобному мастеру настроек;

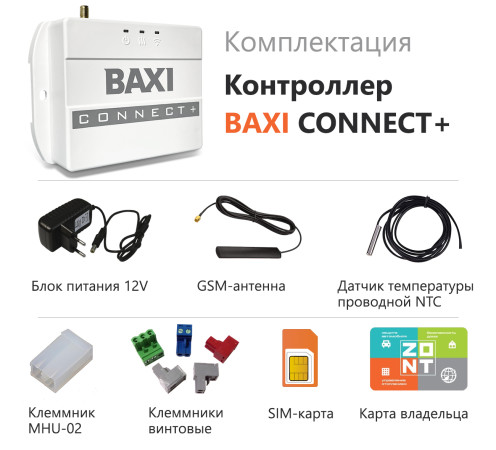

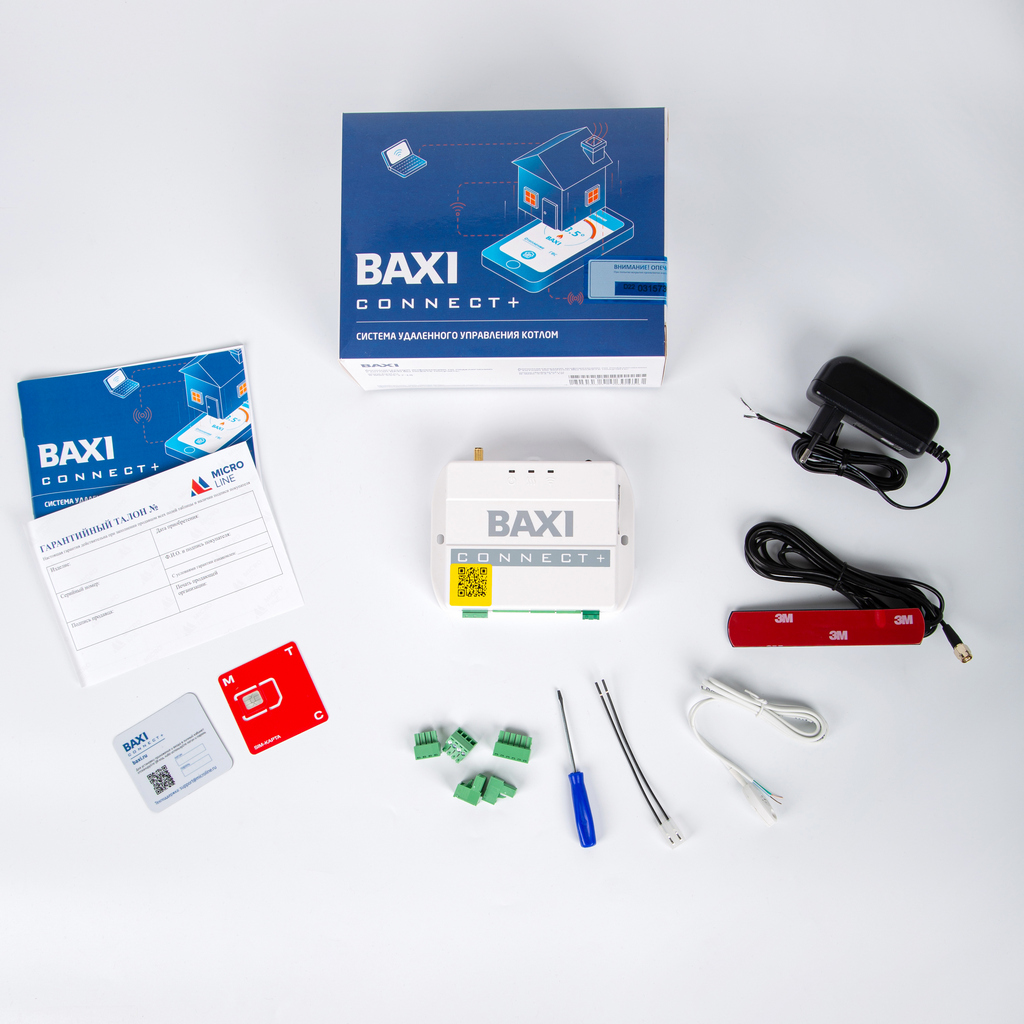

Датчик комнатной температуры, SIM карта, и прочие необходимые для работы устройства аксессуары в комплекте;
GSM и Wi-Fi каналы передачи данных в одном устройстве – пользователь выбирает предпочтительный вариант связи, или может использовать оба для подстраховки;
Разъем для присоединения внешней панели управления OpenTherm;
Возможность управления двумя котлами – основным через протокол OpenTherm и резервным при помощи программируемого релейного выхода;
Возможность подключения датчиков NTC, радио датчики (опционально);
Wi-Fi подключение к Интернету в приоритетном режиме, сотовая сеть подключается только при потере Wi-Fi соединения;
Наличие встроенного аккумулятора особенно актуально при временном отключении электроэнергии. Котельное оборудование остается под контролем;
| Корпус | пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
| Габаритные размеры | 125 х 90 х 35 мм |
