Главная - Каталог - Адаптеры цифровых шин - Универсальный адаптер цифровых шин (DIN)
Вы просматриваете Универсальный адаптер цифровых шин (DIN)
3 900 руб.
5.00

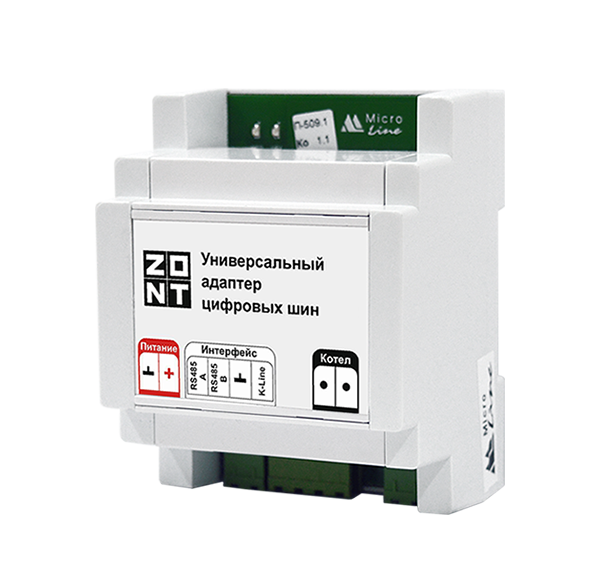

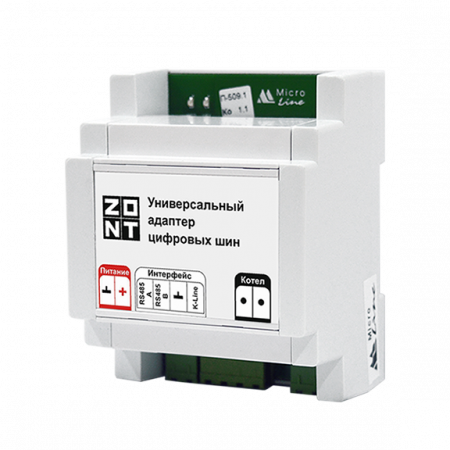

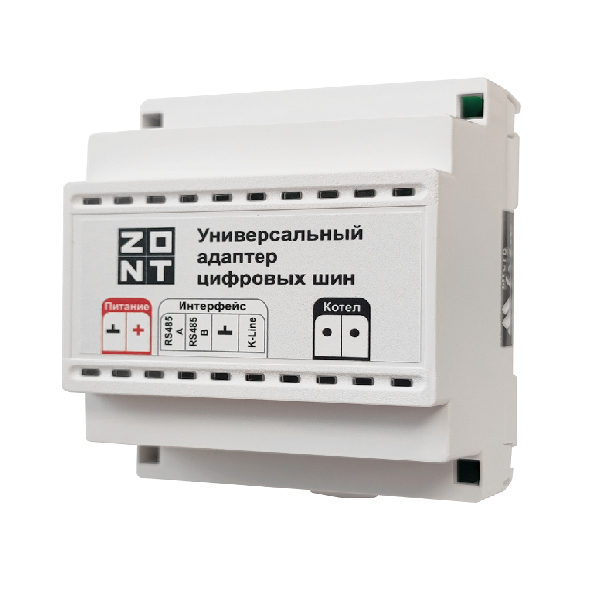

Универсальный адаптер цифровых шин (DIN)

арт. ML00005505

для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*

  • подходит для всех термостатов и контроллеров ZONT
  • работает по K-Line и RS-485
  • крепится на din-рейку
Цена: 3 900 руб.
Купить

Универсальный адаптер цифровых шин предназначен для обеспечения обмена данными между автоматикой ZONT и отопительным котлом, поддерживающим один из цифровых протоколов:

➔ OpenTherm – открытый протокол цифровых шин отопительных котлов;
➔ E-Bus – протокол цифровых шин котлов Vaillant и Protherm;
➔ BridgeNet – протокол цифровой шины котлов Ariston (серии Net);
➔ Navien – протокол цифровой шины котлов Navien;
➔ BSB – протокол цифровой шины котлов с платой управления Siemens;
➔ WOLF – протокол цифровой шины котлов WOLF;
➔ Daesung* – протокол цифровой шины котлов Daesung.

*Протокол цифровой шины котлов Daesung заводской прошивкой Адаптера не поддерживается, необходимо обновить прошивку Адаптера дистанционно через обращение в техподдержку (из личного кабинета или на почту support@microline.ru). Для обновления Адаптер должен быть подключен к прибору ZONT серии PRO или NEW через интерфейс RS-485. Адаптеры обновляются строго по одному, одновременное обновление нескольких Адаптеров невозможно.

Важно! По цифровой шине работают не все котлы вышеуказанных производителей. Проверить возможность управления по цифровой шине конкретной модели котла можно в Совместимости котлов с ZONT.

Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

  • с котла считываются технические параметры его работы и сервисные установки;
  • на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

  • фактическая температура теплоносителя;
  • фактическая температура ГВС;
  • сервисные значения диапазона работы котла на Отопление и ГВС;
  • фактический уровень модуляции горелки;
  • фактической значение давления теплоносителя;
  • температура обратного потока;
  • заданные значения температур теплоносителя и ГВС;
  • признаки работы котла на отопление и ГВС.

При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности универсального адаптера:

  • Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н700+ PRO, Н1000+ PRO, Н1000+ PRO.V2, Н1500+ PRO, Н2000+ PRO) для управления несколькими котлами;
  • Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса www.zont-online.ru.

При использовании адаптера с отопительными приборами ZONT:

— вы уверены в работоспособности своего котла;

— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;

— вы экономите на энергоносителях от 35%!

Внимание! Наличие в котлах надписи «OpenTherm» не гарантирует работы по цифровой шине, необходимо свериться со списком котлов, проверенных и прочитанных ZONTом.
Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите здесь.

Совместимость с устройствами
  • ZONT SMART NEW
  • ZONT H-1V NEW
  • ZONT SMART 2.0
  • ZONT H-1V.02
  • ZONT H700+ PRO
  • ZONT H1000+ PRO
  • ZONT Н1000+ PRO.V2
  • ZONT Н1500+ PRO
  • ZONT H2000+ PRO
  • ZONT H1000+ (снят с производства)
  • ZONT H2000+ (снят с производства)
Поддерживаемые протоколы котлов
  • OpenTherm
  • E-BUS
  • BridgeNet (Ariston)
  • BSB
  • Navien
  • WOLF
  • Daesung*

*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru

Адаптер обеспечивает

• считывание данных, передаваемых котлом (t улицы, t теплоносителя, давление и пр.)
• плавное регулирование мощности котла (модуляция горелки)
• дистанционное управление ГВС (если котел управляет ГВС)
• получение кодов ошибок и аварий котла

Особенности управления

• рекомендуется в сервисном меню котла установить max уровень модуляции
• ограничить модуляцию можно через лк ZONT
• данная функция работает не на всех котлах, в ряде моделей ограничить модуляцию можно только органами управления котла

Напряжение питания 10-28 В
Максимальный потребляемый ток 30 мА
Интерфейсы подключения к котлу OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*

*требуется перепрошивка через техподдержку — support@microline.ru

Интерфейс подключения к термостату или контроллеру K-Line, RS-485
Температурный диапазон работы от -30 до +55 °С
Время выхода на рабочий режим не более 5 сек
Средний срок службы 7 лет
Габаритные размеры 90,2 х 71 х 57,5 мм, 4 DIN
Масса, не более 0,400 кг
Крепление на DIN рейку
7 отзывов на Универсальный адаптер цифровых шин (DIN)
  1. Денис

    Были проблемы с настройкой, постучался в поддержку, задали пару вопросов и настроили удалённо, молодцы. Настроил через API в Home Assistant, сейчас отображаются данные ТН и ГВС. Рекомендую, сам долго читал, изучал, были сомнения, а купил — не пожалел. Чувствуется экономия по электроэнергии, котёл у меня Protherm Скат Ray

  2. Константин

    Крепление на рейку, котёл виссман через него подключил, основные параметры показывает.
    Не сразу всё заработало, но грешу на свои кривые руки. Цена, хотелось бы дешевле.
    После блокировки немчурой оригинального приложение от котла виссман, встал вопрос автоматизации котла. Котел работает и на тёплый пол и на БКН. Без данного адаптера в полноценном режиме управления, котел не подключить.
    Сейчас всё настроил, работает хорошо.

  3. Алексей Р

    с помощью данного адаптера, контроллер полноценно выполняет все функции. купил для котла зота люкс и контроллера зонт смарт

  4. Наталия

    Удобно одновременное наличие протоколов OpenTherm и E-Bus. Получили адаптер с паспортом и гарантийным талоном. У нас был электрокотел Protherm Ray с протоколом E-BUS. Сейчас поставили газовый котел Baxi, с протоколом OpenTherm. С этим новым универсальным адаптером можно легко выбирать любой из котлов в качестве основного. Уже поставили его в электрощит котельной. Нам адаптер понравился.

  5. и

    Все работает, котлом отлично через шину управляет

  6. Александр К.

    изменилась работа котла в лучшею сторону в комплекте все есть для подключения.

  7. Евгений Малеванный

    быстрая настройка. подключил котел по цифре. Все работает. в принципе, ожидания сбылись.
