Главная - Профессионалам - Схемы подключения датчиков

Схемы подключения датчиков

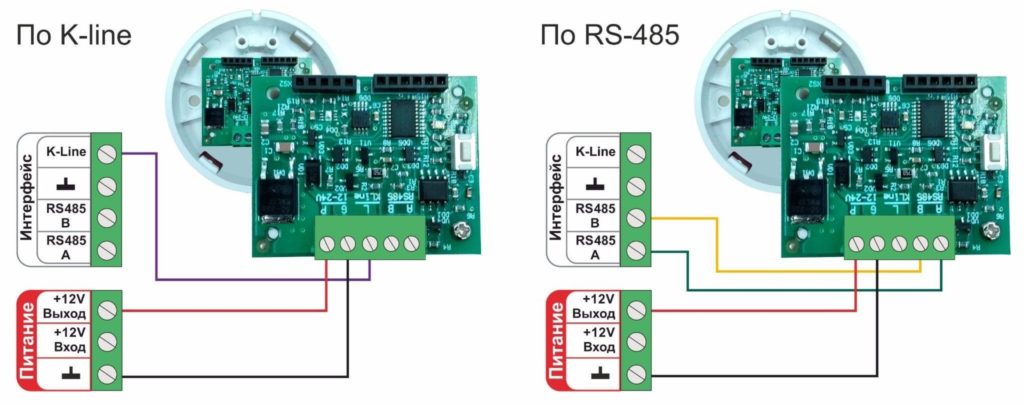

Подключение датчиков температуры ZONT RS-485

Датчики подключаются к шине K-Line или к шине RS-485 Контроллера.



Допускается подключение только оригинальных датчиков температуры ZONT МЛ-778 и датчиков температуры/влажности МЛ-779.

Примечание: Сторонние датчики других производителей по интерфейсу RS-485 с Контроллером работать не могут.

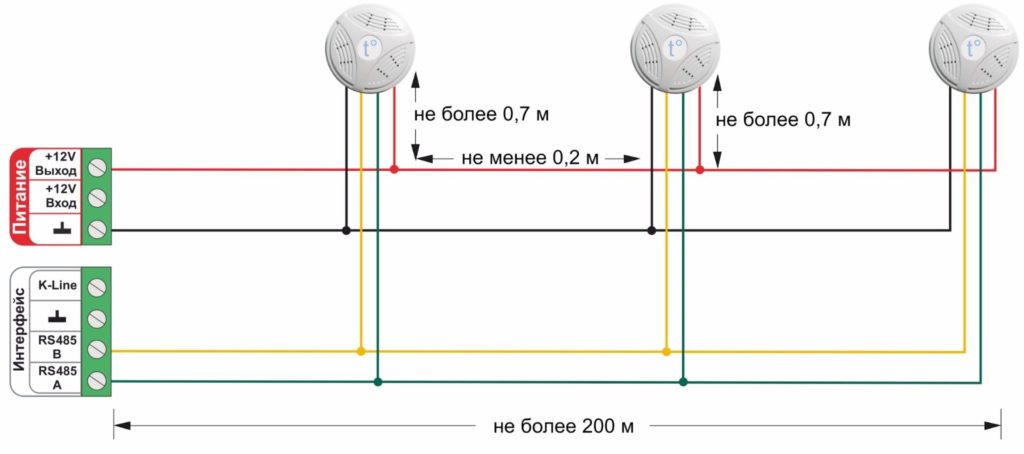

Подключение нескольких датчиков по RS-485:

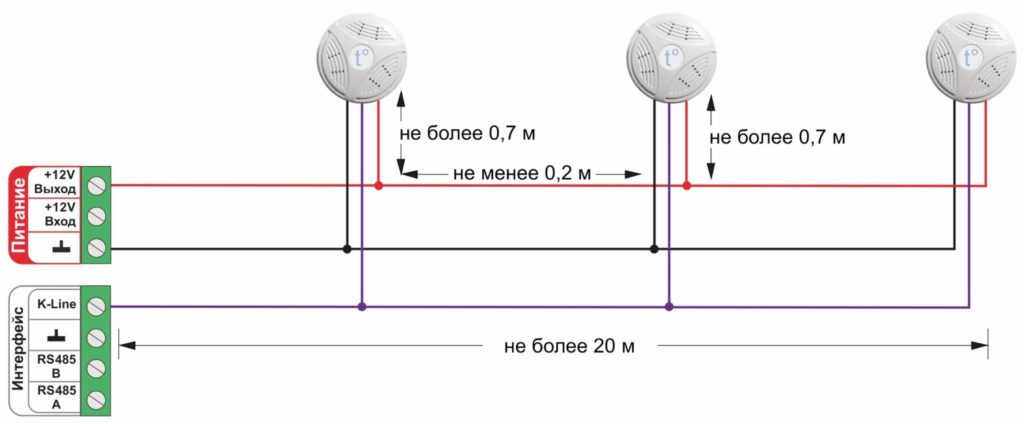

Подключение нескольких датчиков по K-Line:



Подключение цифровых датчиков температуры к шине 1-wire

Рекомендуются к подключению цифровые датчики температуры DS18S20 / DS18B20.

Примечание: Производитель оборудования не гарантирует нормальную работу неоригинальных цифровых датчиков температуры DS18S20/DS18B20. Оригинальным считается датчик с температурным сенсором производства MAXIM.

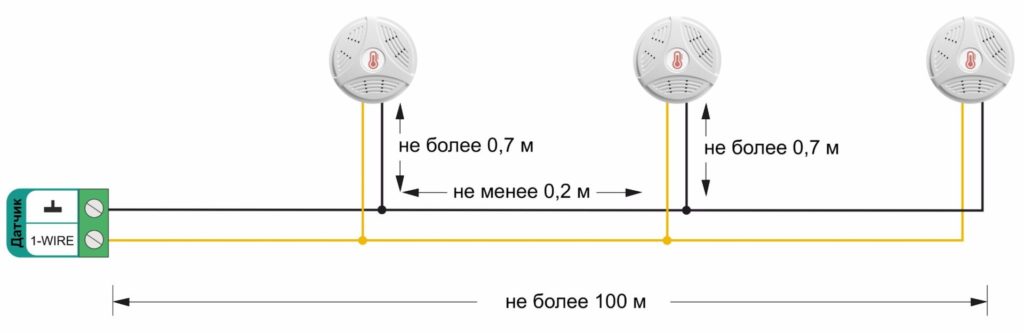

Подключение датчиков по двухпроводной схеме:

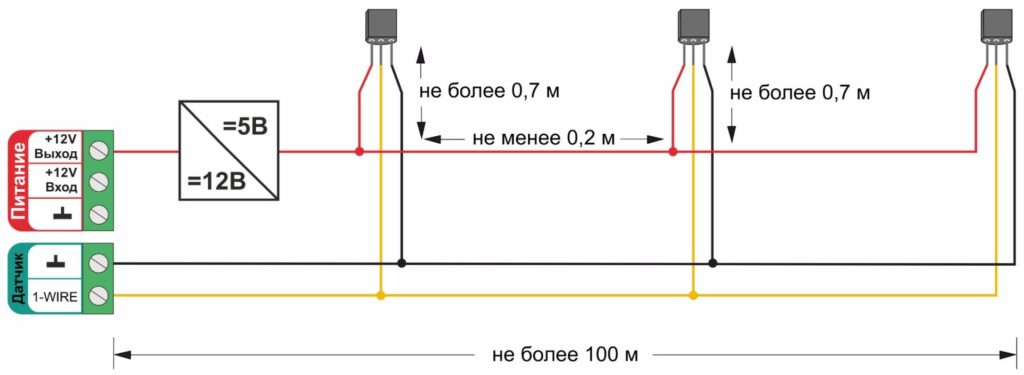

Подключение датчиков по трехпроводной схеме:

Рекомендации по подключению:

  • В шлейф датчики необходимо подключать параллельно друг за другом. Не рекомендуем подключать датчики по радиальной схеме (такая схема не рекомендована спецификацией шины 1-wire и не гарантирует нормальной работы датчиков);
  • Удаленность последнего датчика в шлейфе не должна превышать 100 м;
  • Максимально допустимое расстояние датчика от шлейфа – 0,7 м;

Цифровые проводные датчики температуры чувствительны к импульсным сетевым помехам. Для снижения действия возможных помех и обеспечения стабильной работы датчиков рекомендуем прокладывать линии связи шлейф с датчиками отдельно от силовых кабелей цепей электропроводки помещения. Пересечения с силовыми кабелями производить под прямым углом. Шлейф датчиков должен пересекаться с электропроводкой только под углом 90 градусов.

Примечание: Подключение датчиков рекомендуем выполнять экранированным кабелем МКЭШ или кабелем UTP. При этом экран кабеля и все неподключенные проводники кабеля UTP необходимо подключать с одной стороны, со стороны Контроллера, к “минусу” питания Контроллера.



Подключение аналоговых датчиков температуры NTC

Аналоговые датчики температуры NTC-10 рекомендуется подключать к специальным входам, имеющим маркировку NTC и адаптированным к для датчиков NTC-10 кОм 3950. Допускается подключение таких датчиков и к универсальным входам/выходам, но с использованием дополнительного резистора подтяжки.

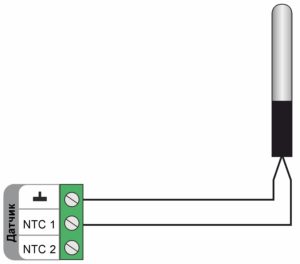

Схема подключения датчиков NTC-10 ко входам NTC. В настройках датчика необходимо указать тип сенсора “NTC10

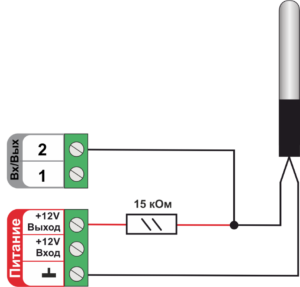

Схема подключения датчиков NTC-10 к универсальным входам/выходам.

Для подключения датчиков NTC-10 к универсальным входам/выходам необходимо использовать подтягивающий резистор 15 кОм с точностью 1%, подключенный между входом и клеммой питания “+12 В”.

Допускается подключать как оригинальные датчики ZONT МЛ-773, МЛ-774, так и не оригинальные датчики NTC-10.

Также к контроллерам можно подключить аналоговые датчики температуры следующих типов: Pt100, Pt500, Pt1000, NTC-1, NTC-1.8, NTC-2, NTC-3, NTC-5, NTC-20, NTC-47 или аналогичные аналоговые датчики температуры.

Аналоговые датчики NTC не имеют полярности. Подключение датчиков рекомендуем выполнять экранированным кабелем МКЭШ или кабелем UTP (витая пара). При этом экран кабеля и все неиспользуемые проводники витой пары должны быть подключены с одной стороны, со стороны Контроллера, к минусу питания Контроллера.

Примечание: Сопротивление датчика NTC резко уменьшается при росте температуры, поэтому при удалении датчика на большое расстояние рекомендуем использовать провод сечением не менее 0,25 кв.мм. Для монтажа удобнее использовать провод сечением не менее 0,5 мм кв.



Подключение аналоговых датчиков давления

Контроллеры адаптированы для подключения аналоговых датчиков давления НК 3022 с диапазоном измерений 0-5 бар (0-0,5 МПа) и 0-12 бар (0-1,2 МПа), а также аналогового датчика давления MLD-06. При настройке параметров таких датчиков выбирается тип сенсора “Датчик давления НК3022 5 бар”, “Датчик давления НК3022 12 бар” или “Датчик давления MLD-06 соответственно.

Как правило, кабель подключаемого датчика имеет следующую цветовую маркировку:

  • черный – минус питания — подключается к цепи “минус” основного питания контроллера;
  • красный – плюс питания — подключается к источнику питания + 5 В отдельного блока питания или к выходу преобразователя напряжения 12/5 В;
  • желтый – сигнальный выход — подключается к универсальному входу/выходу Контроллера.

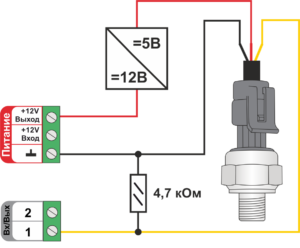

Схема подключения аналогового датчика давления НК 3022:

Примечание: Для формирования сигнала “обрыв датчика” необходимо установить резистор подтяжки – между аналоговым входом и общим проводом номиналом 4,7 кОм.

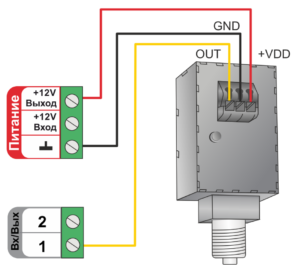

Схема подключения аналогового датчика давления MLD-06.

ВНИМАНИЕ!!!. При резьбовом соединении датчика, усилие необходимо прикладывать к штуцеру, а не к корпусу датчика, чтобы не допустить его повреждения. Для установки потребуется гаечный рожковый ключ на 17мм.

ВНИМАНИЕ!!! При измерении среды с температурой более +70°С следует устанавливать датчик через трубку Перкинса – двухфазная сильфонная трубка, предназначенная для защиты датчика от гидравлического удара и сильного нагрева.

Подробная информация о датчике содержится в Технической документации на устройство и размещена на сайте www.zont-online.ru в разделе “Поддержка. Техническая документация”.



Подключение датчиков дыма

Контроллер адаптирован для подключения датчиков дыма ИП-212 или аналогичных. При настройке параметров таких датчиков выбирается тип сенсора “Датчик дыма”. После срабатывания датчика и возврата из состояния “пожар” в состояние “норма” требуется перезагрузка датчика по питанию.

Порядок настройки:

  1. На вкладке “Действия с выходами” создать действие “сброс датчика дыма” и указать номер того же универсального вход/выхода, что указан для контроля этого датчика.
  2. Для команды сброса датчика дыма, выбрать тип действия “включить на время” и задать время, равное  1 секунде.
  3. На вкладке “Охрана” создать охранную зону и выбрать в ней контролируемый “датчик дыма”, а в настройке “действие при постановке на охрану/снятии с охраны” выбрать действие с выходом – “сброс датчика дыма”.

Снятие и последующая постановка на охрану данной зоны будет переводить датчик дыма из состояния сработки в норму.

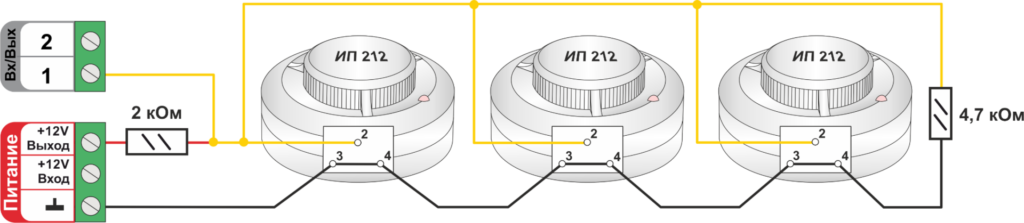

Пример схемы подключения шлейф из 3-х датчиков дыма ИП-212.

При подключении требуются дополнительные резисторы подтяжки:

Резистор подтяжки к питанию – 2 кОм;

Оконечный резистор шлейфа – 4,7 кОм.

Так как напряжение питания на контроллере  “+12 В”, то для расчета пороговых значений контролируемого напряжения на шлейфе датчиков дыма и определения факта срабатывания используется следующие формулы:

  • верхний порог — напряжение больше U * 0,85 – обрыв шлейфа;
  • нижний порог — напряжение меньше U * 0,52 – сработал один из датчиков или закорочен шлейф;
  • рекомендуемое напряжение для состояния Норма – 0,7 * U (фактически 10,2 В при U=15 В, т.е. 0,68 * U);
  • рекомендуемое напряжение для состояния Сработал – 0,29 * U (фактически 5,21 В при U=15 В, т.е. 0,35 * U).

Примечание: После срабатывания датчика состояние “замкнуты контакты 2-3/4” автоматически не снимается. Для сброса питания нужно выполнить процедуру снятия и постановки на охрану охранной зоны, в которой контролируется шлейф датчиков дыма.

ВНИМАНИЕ!!! Цепь питания подключаемых датчиков на схеме не показана.

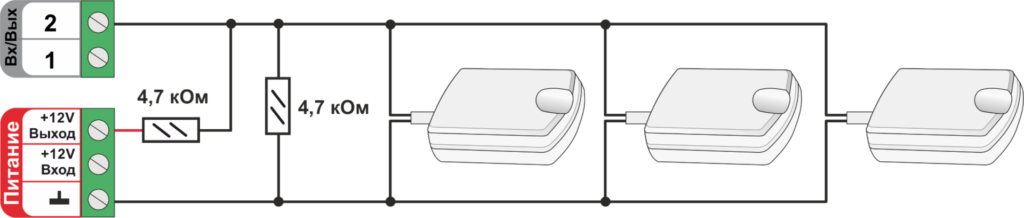

Подключение датчика протечки

Контроллер адаптирован для подключения датчиков протечки типа Астра 361. При попадании влаги на контакты такого датчика изменяется (уменьшается) его сопротивление, соответственно уменьшается напряжение на его выходе. Контроллер при этом фиксирует факт сработки датчика.

При настройке параметров таких датчиков выбирается тип сенсора “Датчик протечки”. В группе контроля датчиков веб-сервиса, на на панели датчика протечки, отображается индикация состояния датчика: в нормальном состоянии и в состоянии сработки . Если в настройках датчика включен параметр “Контроль без охраны”, то при сработке панель датчика меняет цвет на  красный цвет тревоги .

Так как напряжение питания на контроллере  “+12 В”, то для расчета пороговых значений контролируемого напряжения на шлейфе датчиков протечки и определения факта срабатывания используется следующие формулы:

  • верхний порог — напряжение больше 0,75*U – оборван шлейф;
  • нижний порог — напряжение меньше 0,25*U – сработал датчик или закорочен шлейф;
  • рекомендуемое напряжение для состояния Норма — 0,5 * U;



Подключение датчиков и устройств с дискретным выходом

Схемы и рекомендации, приведенные ниже, используются для контроля состояния датчиков и устройств автоматики с дискретным сигналом на выходе.

Датчики или устройства, на выходе которых присутствует беспотенциальные контакты (“сухой контакт”), подключаются непосредственно ко входу Контроллера.
Если на выходе датчика или устройства присутствует какой-либо потенциал, при подключении ко входу Контроллера необходимо использовать промежуточное реле в качестве гальванической развязки.

Дискретные датчики

ВНИМАНИЕ!!! Контроллеры ZONT адаптированы для подключения большинства различных датчиков. Для их контроля и правильного отображения измеряемых значений, необходимо в настройке параметров входа выбрать тип сенсора, соответствующий подключенному датчику или устройству.

Примечание: В тексте далее будут использованы термины “нормально замкнутый” и “нормально разомкнутый” контакты. Эти состояния контактов соответствуют нормальному рабочему состоянию подключаемого устройства. Т.е. напряжение питания подано на устройство, устройство включено и находится в нормальном состоянии – не в состоянии тревоги или сработки.

ВНИМАНИЕ!!! В схемах, которые приведены ниже, в качестве примеров не показаны цепи питания датчиков и устройств.

Магнитоконтактный датчик (СМК)

В магнитоконтактном датчике (герконовом) при сведенных вместе двух частей датчика замыкается контакт геркона и это положение считается нормальным. При разведении двух частей датчика контакты геркона размыкаются – датчик находится в состоянии сработки. Такие датчики считаются датчиками с нормально замкнутыми контактами.

Для этого типа датчиков необходимо в настройках выбрать тип сенсора “Магнитный датчик открывания двери/окна

В группе контроля датчиков веб-сервиса на на панели датчика отображается индикация – состояние “норма” и состояние “тревога”. Панель датчика при срабатывании окрашивается в красный цвет.

Так как напряжение питания на контроллере  “+12 В”, то для расчета пороговых значений контролируемого напряжения на шлейфе датчиков СМК и определения факта срабатывания используется следующие формулы:

  • верхний порог — напряжение больше U * 0,75 – “тревога” ( открыт);
  • нижний порог — напряжение меньше U * 0,25 – “норма” (закрыт);
  • напряжение на входе в состоянии “норма” – 0 В;
  • напряжение на входе в состоянии “тревога” – 1 * U В.

Примечание: При необходимости контроля нескольких датчиков на одном входе датчики подключаются  последовательно в шлейф. Таким образом, срабатывание шлейфа на входе Контроллера будет зафиксировано при срабатывании любого из датчиков.

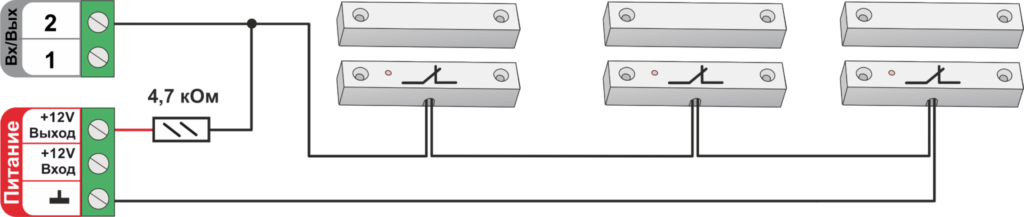

Схема подключения магнитно контактных датчиков и аналогичных, в которых используется нормально замкнутый контакт.

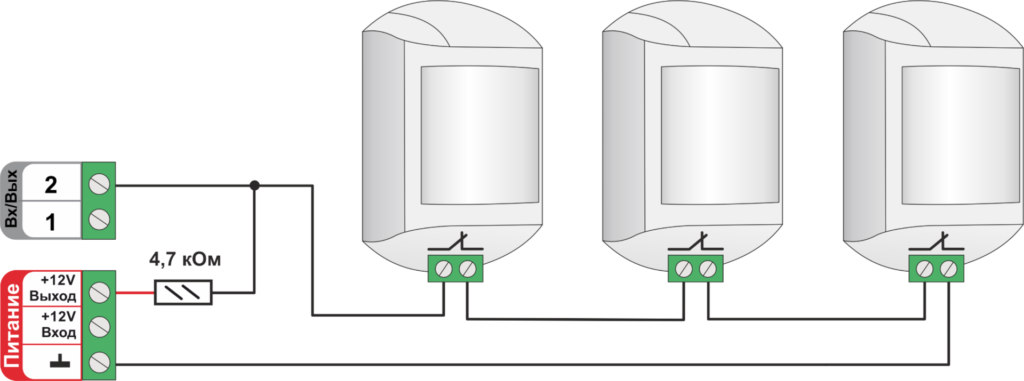

ИК датчик движения без контроля обрыва или замыкания шлейфа

Контроллеры адаптированы для подключения инфракрасного (далее “ИК”) датчик движения с нормально замкнутым контактом в режиме “норма”, без контроля состояния шлейфа.

Для этого типа датчиков необходимо в настройках выбрать тип сенсора “ИК датчика движения без контроля обрыва или замыкания шлейфа”. При этом типе настройки входа Контроллер различает только два состояния: “норма” и “тревога”.

В группе контроля датчиков веб-сервиса на на панели датчика его состояние отображается индикаторами – состояние “норма” и состояние “тревога”. Панель датчика при срабатывании окрашивается в красный цвет.

Так как напряжение питания на контроллере  “+12 В”, то для расчета пороговых значений контролируемого напряжения на шлейфе ИК датчиков и определения факта срабатывания используется следующие формулы:

  • верхний порог – напряжение больше U * 0,75 – “тревога”;
  • нижний порог – напряжение меньше U * 0,25 – “норма”;
  • напряжение на входе в состоянии “норма” – 0 В;
  • напряжение на входе в состоянии “тревога” – 1 * U В.

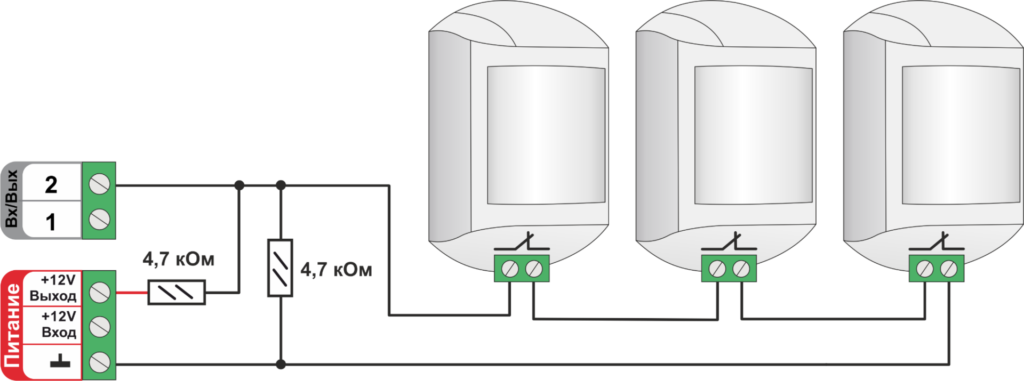

ИК датчик движения с контролем обрыва или замыкания шлейфа

Контроллеры адаптированы для подключения инфракрасного (далее “ИК”) датчик движения с нормально замкнутым контактом в режиме “норма” и с контролем состояния “обрыв” или замыкание шлейфа (короткое замыкание – КЗ).

Для этого типа датчиков необходимо в настройках выбрать тип сенсора “ИК датчика движения без контроля обрыва или замыкания шлейфа”. На примере схемы подключения показан движения с замкнутым контактом в режиме “норма”. При этом типе настройки входа Контроллер различает четыре состояния: норма, тревога, обрыв и короткое замыкание.

В группе контроля датчиков веб-сервиса на на панели датчика его состояние отображается индикаторами – состояние “норма” и состояние “тревога”. Панель датчика при срабатывании окрашивается в красный цвет.

Так как напряжение питания на контроллере  “+12 В”, то для расчета пороговых значений контролируемого напряжения на шлейфе ИК датчиков и определения факта срабатывания используется следующие формулы:

  • верхний порог – напряжение больше U * 0,75 – “тревога” (датчик сработал) или “обрыв” (возможно оборван шлейф);
  • нижний порог – напряжение меньше U * 0,25 – “КЗ” (шлейф закорочен);
  • напряжение на входе в режиме “норма” – 0,5 * U;
  • напряжение на входе в режиме “тревога” – 1 * U.
