Главная - Каталог - Адаптеры цифровых шин - Универсальный адаптер цифровых шин (ECO)
Вы просматриваете Универсальный адаптер цифровых шин (ECO)
3 900 руб.
5.00

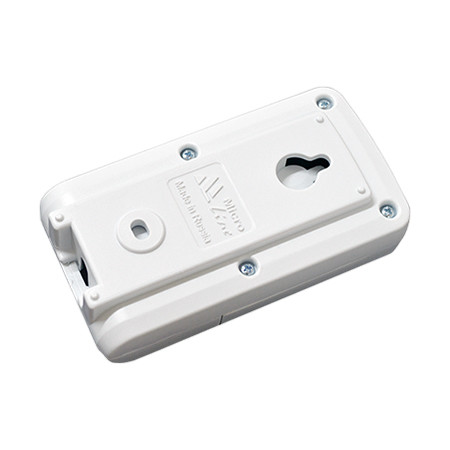

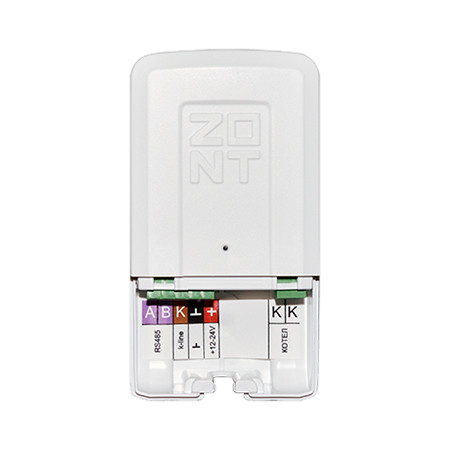

Универсальный адаптер цифровых шин (ECO)

арт. ML00005653

для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien, Wolf, Daesung*

  • подходит для всех термостатов и контроллеров ZONT (кроме ZONT Lite)
  • работает по K-Line и RS-485
  • крепится на стену
Цена: 3 900 руб.
Купить

Универсальный адаптер цифровых шин предназначен для обеспечения обмена данными между автоматикой ZONT и отопительным котлом, поддерживающим один из цифровых протоколов:

➔ OpenTherm – открытый протокол цифровых шин отопительных котлов;
➔ E-Bus – протокол цифровых шин котлов Vaillant и Protherm;
➔ BridgeNet – протокол цифровой шины котлов Ariston (серии Net);
➔ Navien – протокол цифровой шины котлов Navien;
➔ BSB – протокол цифровой шины котлов с платой управления Siemens;
➔ WOLF – протокол цифровой шины котлов WOLF;
➔ Daesung* – протокол цифровой шины котлов Daesung.

*Протокол цифровой шины котлов Daesung заводской прошивкой Адаптера не поддерживается, необходимо обновить прошивку Адаптера дистанционно через обращение в техподдержку (из личного кабинета или на почту support@microline.ru). Для обновления Адаптер должен быть подключен к прибору ZONT серии PRO через интерфейс RS-485. Адаптеры обновляются строго по одному, одновременное обновление нескольких Адаптеров невозможно.

Важно! По цифровой шине работают не все котлы вышеуказанных производителей. Проверить возможность управления по цифровой шине конкретной модели котла можно в Совместимости котлов с ZONT.

Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

  • с котла считываются технические параметры его работы и сервисные установки;
  • на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

  • фактическая температура теплоносителя;
  • фактическая температура ГВС;
  • сервисные значения диапазона работы котла на Отопление и ГВС;
  • фактический уровень модуляции горелки;
  • фактической значение давления теплоносителя;
  • температура обратного потока;
  • заданные значения температур теплоносителя и ГВС;
  • признаки работы котла на отопление и ГВС.

При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности универсального адаптера:

  • Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н700+ PRO, Н1000+ PRO, Н1500+ PRO, Н2000+ PRO) для управления несколькими котлами;
  • Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса www.zont-online.ru.

При использовании адаптера с отопительными приборами ZONT:

— вы уверены в работоспособности своего котла;

— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;

— вы экономите на энергоносителях от 35%!

Внимание! Наличие в котлах надписи «OpenTherm» не гарантирует работы по цифровой шине, необходимо свериться со списком котлов, проверенных и прочитанных ZONTом.
Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите здесь.

Совместимость с устройствами
  • ZONT SMART NEW
  • ZONT H-1V NEW
  • ZONT SMART 2.0
  • ZONT H-1V.02
  • ZONT H700+ PRO
  • ZONT H1000+ PRO
  • ZONT Н1500+ PRO
  • ZONT H2000+ PRO
  • ZONT H1000+ (снят с производства)
  • ZONT H2000+ (снят с производства)
Поддерживаемые протоколы котлов
  • OpenTherm
  • E-BUS
  • BridgeNet (Ariston)
  • BSB (Baxi)
  • Navien
  • WOLF
  • Daesung*

*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru

Адаптер обеспечивает

• считывание данных, передаваемых котлом (t улицы, t теплоносителя, давление и пр.)
• плавное регулирование мощности котла (модуляция горелки)
• дистанционное управление ГВС (если котел управляет ГВС)
• получение кодов ошибок и аварий котла

Особенности управления

• рекомендуется в сервисном меню котла установить max уровень модуляции
• ограничить модуляцию можно через лк ZONT
• данная функция работает не на всех котлах, в ряде моделей ограничить модуляцию можно только органами управления котла

Напряжение питания 10-28 В
Максимальный потребляемый ток 30 мА
Интерфейсы подключения к котлу OpenTherm, E-BUS, BridgeNet (Ariston), BSB (Baxi), Navien, Wolf, Daesung*

*требуется перепрошивка через техподдержку — support@microline.ru

Интерфейс подключения к термостату или контроллеру K-Line, RS-485
Температурный диапазон работы от -30 до +55 °С
Время выхода на рабочий режим не более 5 сек
Средний срок службы 7 лет
Габаритные размеры 95 х 55 х 23 мм
Масса, не более 0,400 кг
Крепление навесное
2 отзыва на Универсальный адаптер цифровых шин (ECO)
  1. Вадим

    Отлично работает с котлом protherm

  2. Юрий К.

    Отличный адаптер. Подключил на цифровую шину OpenTherm котла Baxi, работает без сбоев.
