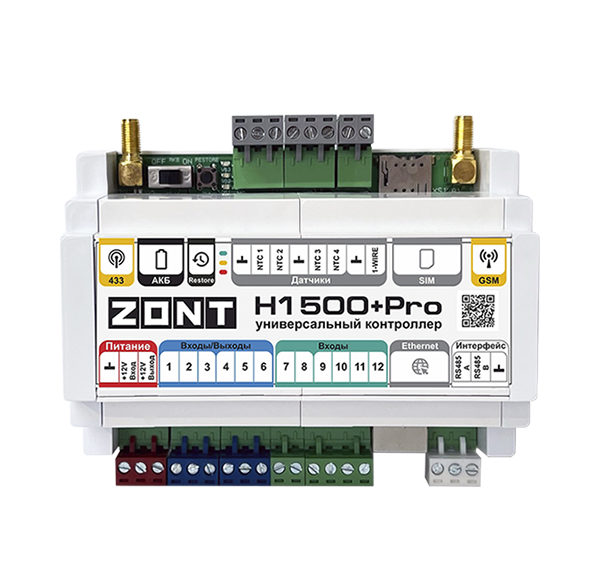

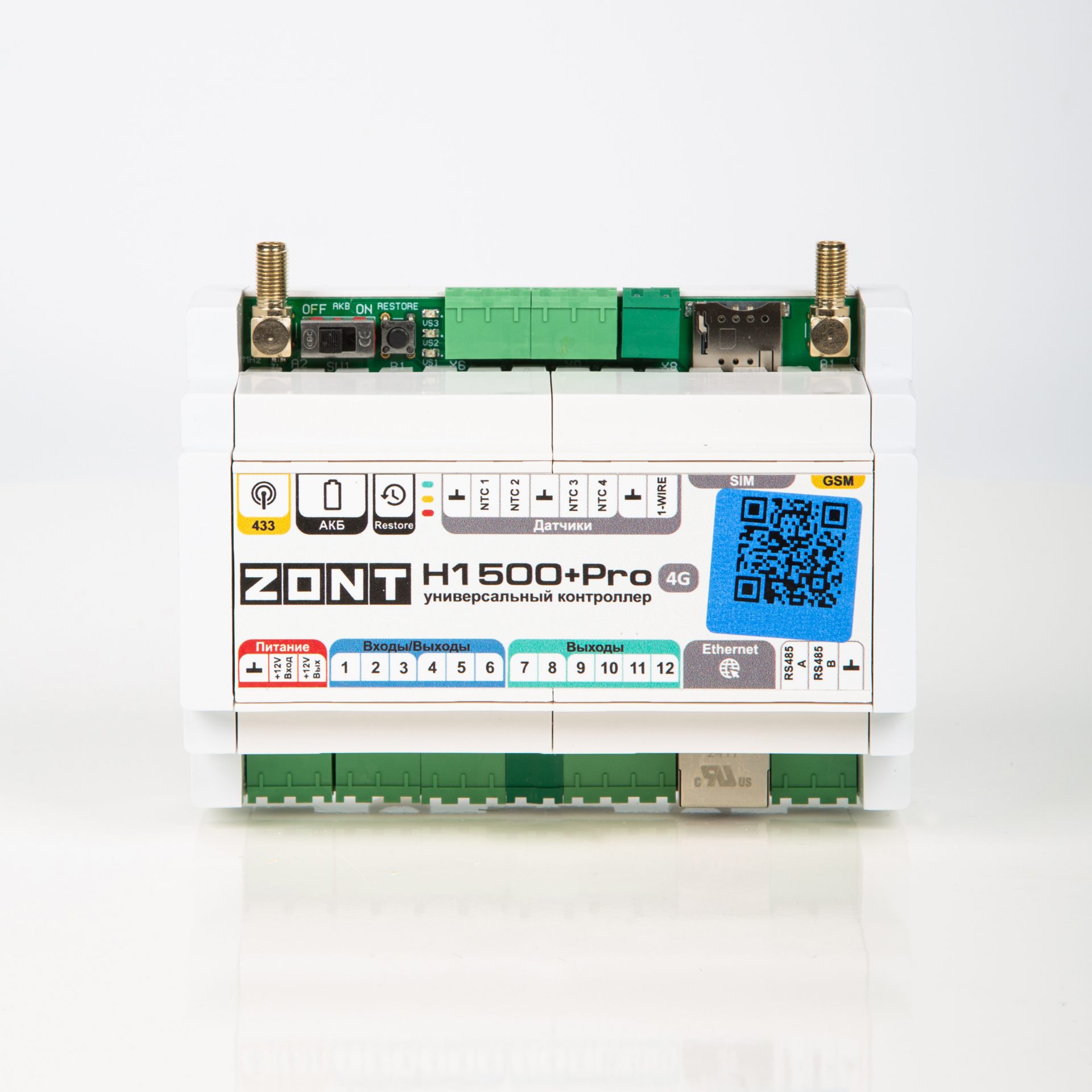

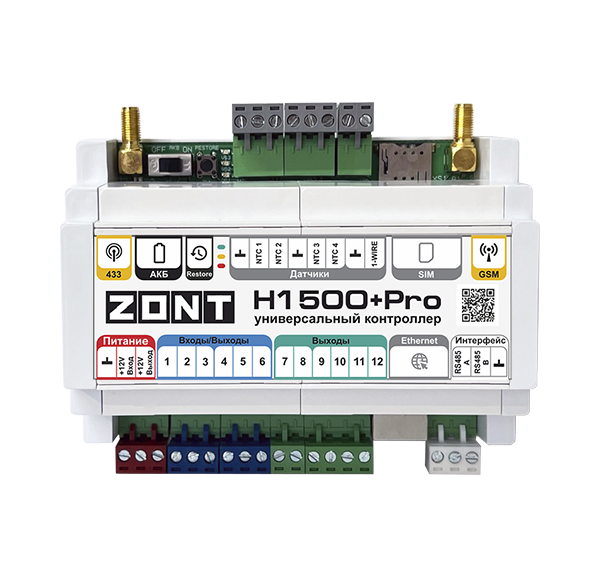

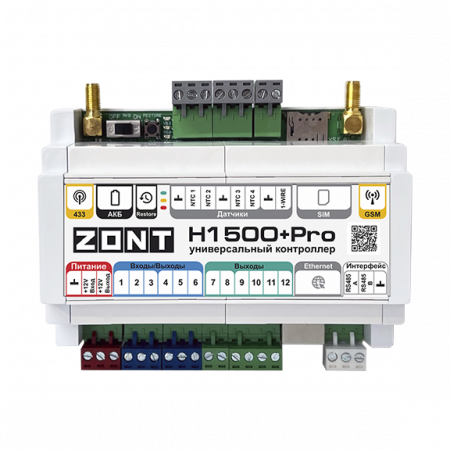

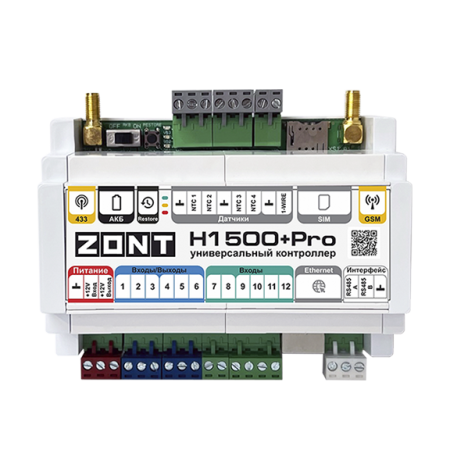

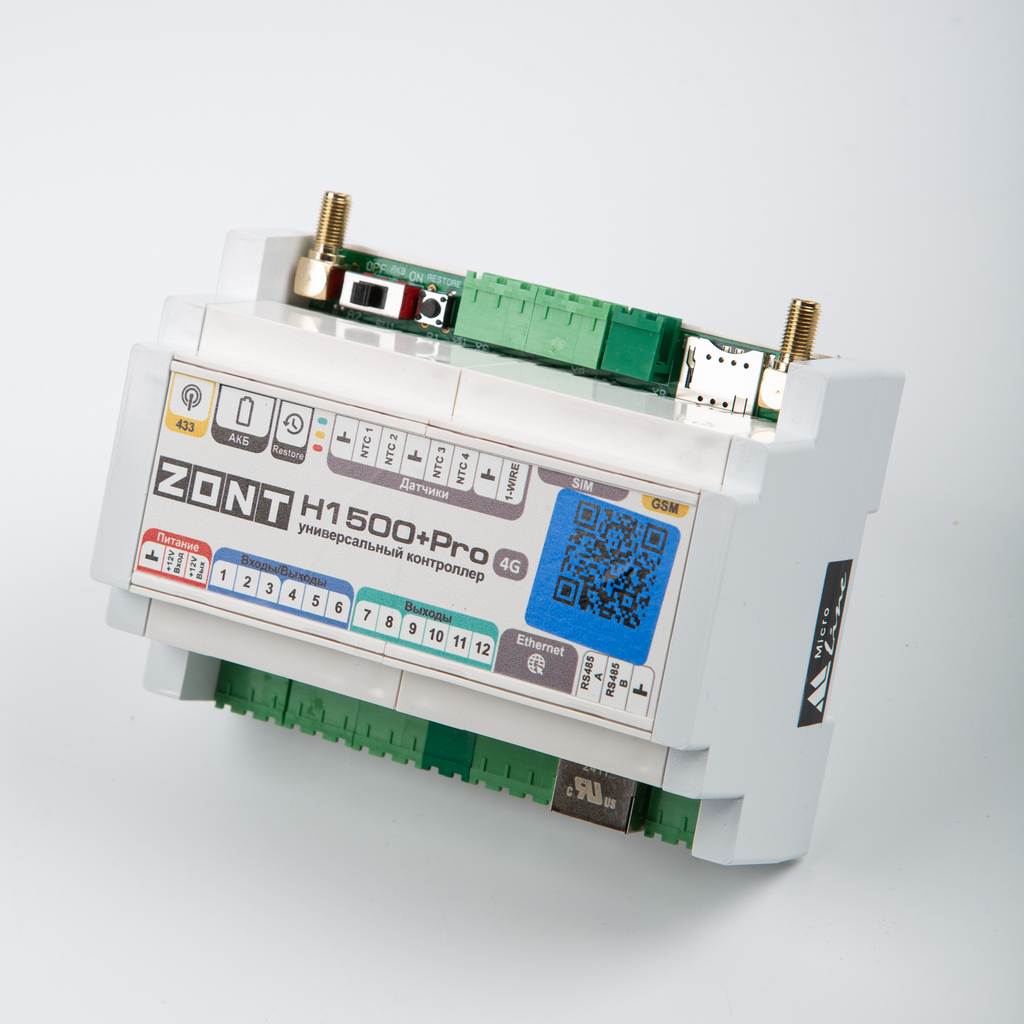

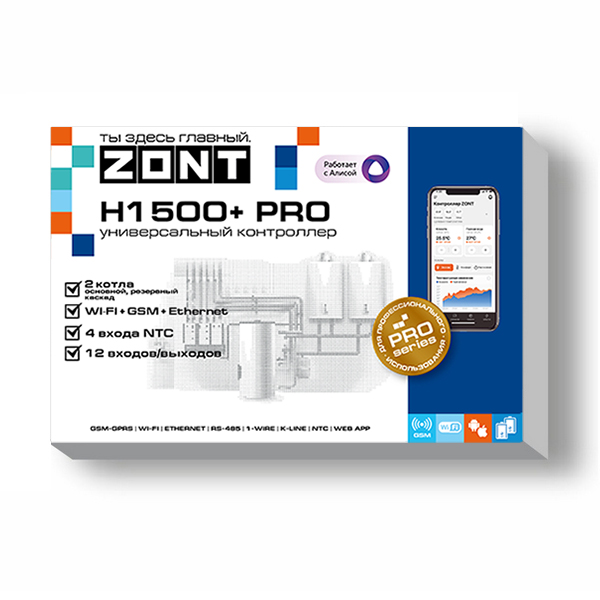

Универсальный контроллер ZONT H1500+ PRO
для удаленного управления инженерной системой
- Управляет и автоматизирует системы отопления и ГВС
- Управляет 1 или 2 котлами (каскад, основной+резервный, расписание)
- Управляет исполнительными устройствами – 6 выходов ОК, 6 универсальных входов/выходов
- Поддерживает работу с блоками расширения
- Обеспечивает безопасность работы системы
- Оповещает при аварии котла и любых внештатных ситуациях
- Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
- Сокращает потребление энергоресурсов
Универсальный контроллер ZONT H1500+ PRO обладает широким функционалом и подходит для контроля и управления сложными системами отопления. Прибор является современной версией контроллера ZONT H1000+ и соответствует профессиональным стандартам ZONT.
Контроллер ZONT Н1500+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1500+ PRO применяются блоки расширения (к контроллеру возможно подключить 1 блок). Блок не требует отдельного программирования.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.
ZONT H1500+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.
Контроллер ZONT H1500+ PRO стоит выбрать для:
- автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
- контроля режимов работы и технического состояния котла;
- контроля заданных и текущих температур и оперативного изменения их значений;
- автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
- запрограммированного управления элементами домостроения;
- удаленного управления приборами;
- мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
- контроля и автоматического реагирования системы безопасности и охраны.
Прибор управляет 1 или 2 котлами (в том числе в каскаде), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.
Контроллер ZONT H1500+ PRO имеет 6 выходов типа «открытый коллектор» и 6 универсальных входов/выходов, которые могут быть назначены выходом «открытый коллектор». 4 входа NTC предназначены для прямого подключения датчиков NTC.
Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления котлами Контроллер использует внешние адаптеры цифровых шин, поддерживаемые протоколы: OpenTherm, E-Bus, Ariston, Navien, BSB, Wolf, Daesung*, Rinnai, Arderia.
*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru
Универсальный контроллер ZONT H1500+ PRO контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на частоте 433 МГц (встроенная) или защищенной частоте 868 МГц (до 120 радиодатчиков, опционально через подключаемый радиомодуль МЛ-590).
Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.
Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.
Универсальный контроллер ZONT H1500+ PRO подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.
С универсальным контроллером ZONT H1500+ PRO:
— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;
— вы можете быть уверенным в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!
Контроль и управление котлом
- 2 котла (каскад, резерв, каскад+резерв, расписание)
- подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла)
- подключение котлов релейным способом
- отображение текущего состояния котлов
- ПЗА и ПИД-регулирование
- настройка сценариев работы
- настройка работы по расписанию
- защита от замерзания
- функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
- дистанционно через веб-сервис, приложение, смс
- создание сценариев работы управляемых приборов различной сложности
- неограниченное количество настраиваемых режимов работы
- погодозависимое управление (датчик или погодный сервер)
Автономная работа
- встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
- обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Управление ГВС
- работа по расписанию
- функция «Антилегионелла»
- мониторинг температуры ГВС
Управление исполнительными устройствами
- 6 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
- 6 выходов «открытый коллектор» для подключения электроприборов
- поддержка блоков расширения (1 шт.)
Подключение датчиков

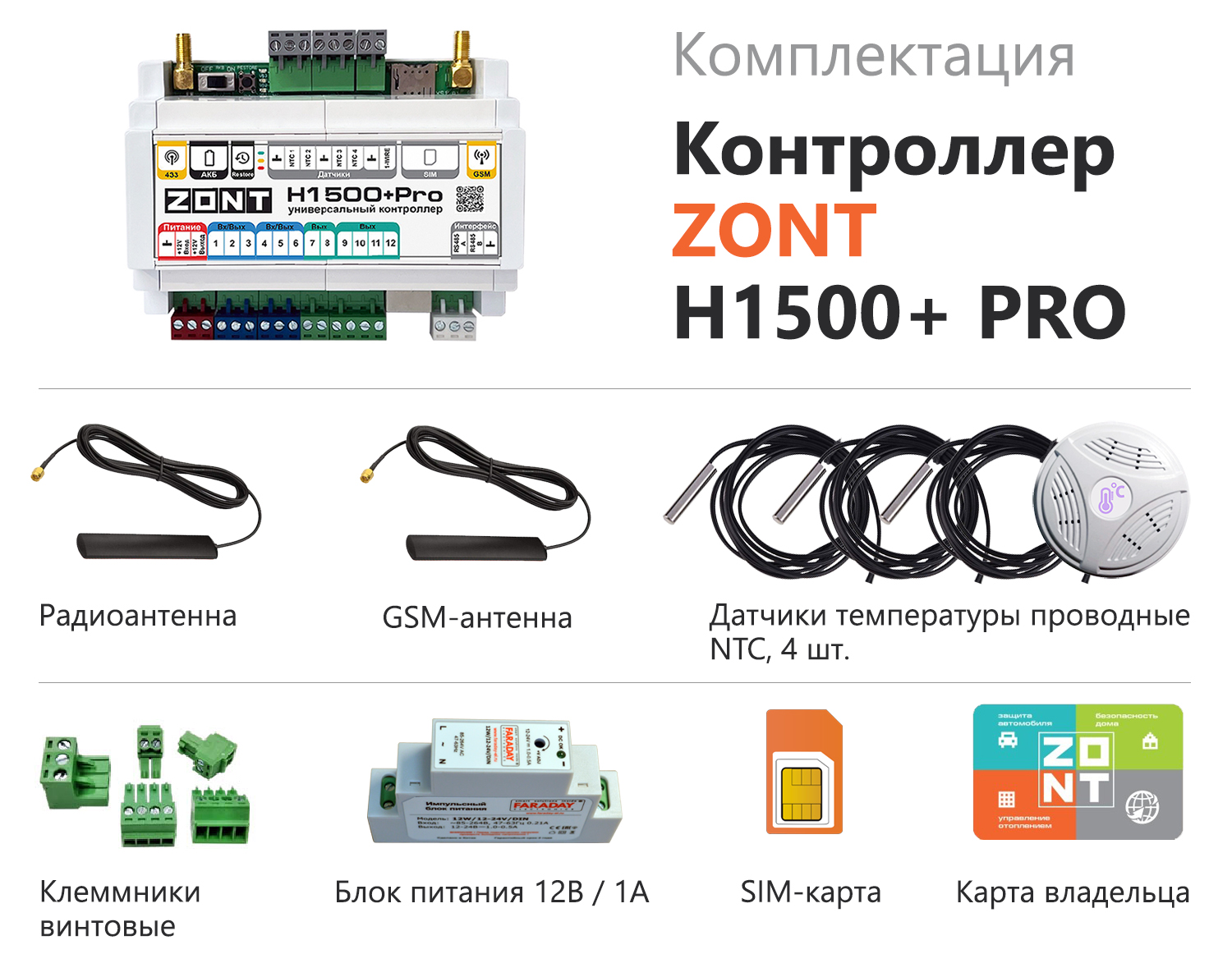

- датчики t проводные аналоговые NTC (4 в комплекте)
- датчики t проводные цифровые
- аналоговые датчики охраны и безопасности
- аналоговый датчик давления
- радиодатчики 433 МГЦ (встроенный протокол)
- радиодатчики 868 МГЦ, до 120 шт.
(при использовании радиомодулей ZONT МЛ-590)
Функции охраны и безопасности
- подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
- подключение охранных датчиков движения, разбития стекла, размыкания
- подключение свето-звуковой сирены
- возможность настройки срабатывания исполнительного устройства по полученному сигналу
- просмотр потокового видео с видеокамер по протоколу RTSP
- организация персонализированного доступа в помещения
Особенности прав пользователей
- несколько доверенных номеров телефонов (для контроля и управления)
- несколько пользователей совместного доступа (доступ техническому специалисту)
- разграничение прав каждому пользователю
Способы управления
- личный кабинет веб сервиса
- мобильное приложение для iOS и Android
- панель ручного управления МЛ-753 (приобретается отдельно)
Мгновенные оповещения
- выход t за пороговые значения (min/max)
- выход давления за пороговые значения (при подключении датчика)
- авария и неисправность котла
- неисправность подключенных датчиков
- пропадание и восстановление напряжения питания
- срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
- push-уведомления мобильного приложения
- смс
- письмо на e-mail
Запись и хранение истории событий
- 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
- время работы котла и мониторинг измеряемых температур
- время появления аварий и ошибок в работе котла
- время пропадания и восстановления основного напряжения питания
- время и текст входящих смс сообщений
- дата обновления ПО и номер текущей версии ПО
| Напряжение питания | |
| Основное (от источника постоянного тока) | 9-18 В |
| Резервное (встроенный АКБ) | LIR 14500, напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 12 Вт |
| Каналы связи | Wi-Fi: частотный диапазон 2,4 ГГц, 802.11 b/g/n
GSM:
Ethernet: TCP/IP, 10BASE-T |
| Поддерживаемые интерфейсы | RS-485, 1-wire |
| Поддерживаемые адаптеры
для расширенного управления котлом по цифровому протоколу |
Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf
Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf |
| Управляемые выходы | 6 шт. типа «открытый коллектор» |
| Универсальные входы/выходы | 6 шт. (могут быть настроены как «открытый коллектор») |
| Входы NTC | 4 шт. |
| Поддержка блоков расширения | есть, 1 шт. (ZE-88, ZE-84E, ZE-44, ZE-22) |
| Датчики температуры, используемые для регулирования: | |
| Макс. количество | 20 шт. |
| Тип | Проводные аналоговые NTC и цифровые
Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20 |
| Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 |
|
| Датчики температуры, используемые для мониторинга: | |
| Макс. количество | 40 шт. |
| Тип | Проводные аналоговые NTC и цифровые
Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20 |
| Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 |
|
| Радиоканал | 433 МГц (встроенный),
868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590) |
| Радиозоны | |
| Датчиков в одной зоне | до 6-ти шт. |
| Общее кол-во датчиков на частоте 868 MГц | до 120 шт. |
| Прочие характеристики | |
| Рабочий интервал окружающих температур | От -25 до +70 °С |
| Габаритные размеры | 125 х 90 х 60 мм; 7 DIN |
| Крепление | на DIN рейку |
Мы постарались максимально упростить и сделать интуитивными все настройки Термостата. Однако если на определенном этапе Вы поймете, что Вашей квалификации недостаточно, пожалуйста, обратитесь за помощью к сертифицированным специалистам.
Выберите лучшего установщика на Бирже специалистов ZONT в вашем регионе. Биржа специалистов – это общедоступный ресурс для поиска профессионала по монтажу, настройке и обслуживанию приборов ZONT и MEGA SX в вашем регионе. На портале представлены мастера с их выполненными работами и отзывами.
Также вы можете выбрать монтажную организацию среди наших Партнеров.
Ответы практически на все вопросы, касающиеся настройки и эксплуатации приборов всегда найдете в Библиотеке ZONT
Розничным покупателям при заказе в Интернет-магазине на сумму
от 5 000 ₽ доставка заказа осуществляется бесплатно до указанного пункта выдачи по всей России.
На сайте Интернет-магазина положите товар/-ры в корзину и нажмите «Оформить заказ». По умолчанию выбран тип покупателя «Частное лицо». Измените его на «Юридическое лицо» или «ИП».
Счет может быть выставлен с НДС (по умолчанию для юр. лиц) или без НДС (по умолчанию для ИП). Вы можете указать необходимый вариант в комментарии к заказу.
Управление:
2 котлами (основной/резервный, каскад, расписание),
релейное котлом и контуром ГВС,
цифровое до 2-х котлов (через внешние адаптеры) и контуром ГВС,
исполнительными устройствами
- До 12 управляемых контуров отопления
- Бойлер ГВС, насос, сервопривод
- Дополнительные устройства: циркуляционный насос, освещение, полив и др.
- Сирена
- Контроль доп. датчиков (протечки, давления, утечки газа, охранных)
- Различные электрические приборы
Режимы работы:
Неограниченное количество настраиваемых режимов
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное, по сценариям)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»
Датчики, подключение:
- до 15 датчиков t° (в комплекте 4 шт.)
- до 15 проводных датчиков различного назначения
- поддержка аналоговых датчиков давления
- до 40 радиодатчиков 868 МГц
- радиодатчики 433 МГц
Оповещения:
- авария и ошибка котла, неисправность датчиков t°
- отключение / включение питания
- выход t° за пороговые значения (min / max)
- срабатывание дополнительных охранных датчиков или сирены
- настраиваемые о любых событиях
| Напряжение питания | 9-18 В |
| Аккумулятор резервного питания | встроенный, 800 мА*ч |
| Выходы «Открытый коллектор» | 6 шт. |
| Универсальные входы/выходы | 6 шт. |
| Входы NTC | 4 шт. |
| Интерфейсы | 1-Wire, K-Line |
| Габаритные размеры | 125 x 90 x 60 мм |
| Крепление | на DIN-рейку, 10 DIN |
Илья –
Интересная вещь для автоматизации, только производитель не предупреждает, НО чтобы подключить этот контроллер к котлу нужно докупить дополнительный адаптер который не так уж дешево стоит. А модели Н1000 и Н2000 подключаются сразу напрямую. Ну и качество сборки не сказать чтоб на 5+
Павел Николаевич –
Товар соответствует. Комплектация полная. А по остальному,время покажет
Роман –

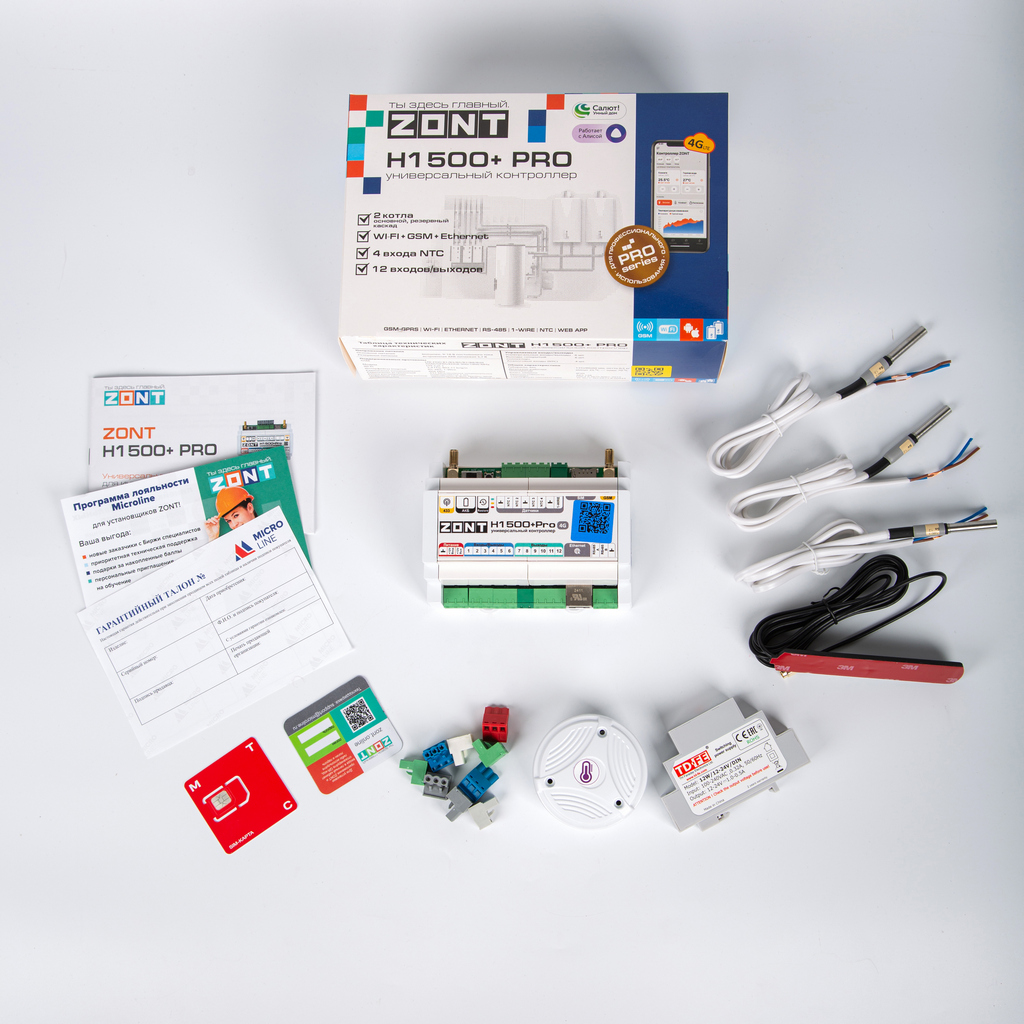

Упаковано хорошо, Заводские пломбы целые. В комплекте СИМ карта МТС.
