Вы просматриваете Блок расширения ZE-84E для контроллеров
23 720 руб.
0

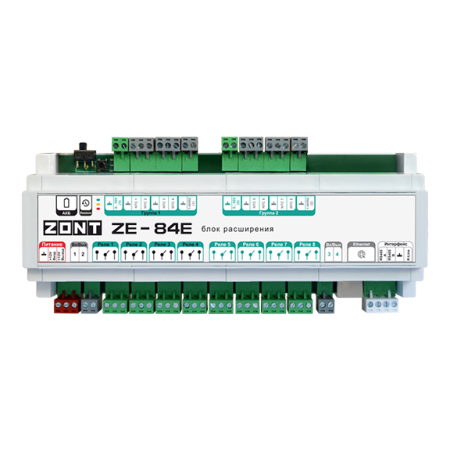

Блок расширения ZE-84E для контроллеров

арт. ML00006018

для увеличения числа Входов/Выходов универсальных контроллеров

  • Обеспечивает обмен данными с контроллером только по Ethernet и/или Wi-Fi
  • Управляет работой дополнительных релейных и универсальных выходов
  • Поддерживает обмен данными с переферийными устройствами по интерфейсам RS-485 и K-Line
  • Контролирует состояние охранных и информационных датчиков различного назначения
  • Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
  • Поддерживает подключение дополнительных цифровых устройств

Блок расширения ZE-84E представляет собой устройство, предназначенное для расширения функциональных возможностей систем автоматизации и охраны, построенных на контроллерах ZONT H1000+ PRO, ZONT H1000+ PRO.V2, ZONT H1500+ PRO, ZONT H2000+ PRO. Может быть использован на объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений.

Связь с контроллером

Блок расширения ZE-84E может подключаться к контроллеру ZONT через Wi-Fi и/или Ethernet по протоколу UDP. Для обеспечения дополнительной безопасности допускается использование обоих интерфейсов.

Дополнительные входы/выходы контроля и управления

4 универсальных входов/выходов

Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.

8 релейных выходов

Блок расширения ZE-84E имеет 8 релейных выходов, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

8 специальных входов для датчиков NTC

Предназначены для прямого подключения помехозащищенных датчиков NTC-10.

2 аналоговых выхода 0-10 В

Используются для подключения исполнительного устройства с пропорциональным управлением.

Интерфейсы обмена данными

RS-485

Интерфейс для обмена данными с оригинальными цифровыми устройствами ZONT: радиомодуль 868 МГц, выносная панель управления, цифровые датчики температуры. Одновременное подключение нескольких цифровых устройств допускается. Максимальное удаление подключенного устройства от блока составляет 200 м (оптимальное 100 м).

K-Line

Интерфейс для обмена данными с оригинальными цифровыми устройствами ZONT: радиомодуль 868 МГц, дополнительные внешние адаптеры цифровой шины, выносная панель управления. Одновременное подключение нескольких цифровых устройств допускается. Максимальное удаление подключенного устройства от блока составляет 10-15 м.

1-WIRE

Интерфейс 1-WIRE используется для контроля цифровых датчиков температуры. К блоку расширения ZONT ZE-84E предусмотрена возможность подключения шлейфа цифровых датчиков температуры типа DS18S20 / DS18B20.

Радиочастота 868 МГц

Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868 МГц понадобится радиомодуль.

Совместимость с устройствами

• ZONT H1000+ PRO
• ZONT H1000+ PRO.V2
• ZONT Н1500+ PRO
• ZONT H2000+ PRO

Входы/выходы

• 2 релейных выхода
• 2 универсальных входа/выхода
• 2 входа NTC

Поддерживаемые интерфейсы

• RS-485
• 1-Wire

Поддерживаемые каналы связи

• Wi-Fi
• Ethernet

Напряжение питания Основное 9-18 В от источника постоянного тока (в комплект не входит)
Резервное встроенный аккумулятор LIR 14500;

3,7 В, 800 мА*ч

Каналы связи Wi-Fi: частотный диапазон 2,4 ГГц, 802.11 b/g/n;

Ethernet: TCP/IP, 10BASE-T

Поддерживаемые интерфейсы RS-485
K-Line
1-Wire
Управляемые выходы





4 шт. универсальные входы/выходы

могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»



Характеристики Входа:

  • входное напряжение 0-30 В;
  • дискретность измерения 12 бит;
  • погрешность не более 2%;
  • подтяжка к цепи плюс 3,3 В через резистор 100 КОм.



Характеристики Выхода ОК:

  • максимальный ток каждого выхода – не более 100мА, напряжение не более 30В;
  • суммарный ток выходов не должен превышать 350мА;
  • сопротивление во включенном состоянии – не более 10Ом
8 шт. релейные

  • коммутируемое напряжение постоянного тока (максимальное) – 30В, максимальный ток коммутации 7А;
  • коммутируемое напряжение переменного тока (эффективное максимальное) 240В, максимальный ток коммутации 3А.
2 шт. аналоговые 0-10В
Входы NTC 8 шт. подключение датчиков NTC-10
Поддерживаемые датчики Проводные типы датчиков:

  • аналоговые NTC (различных типов);
  • цифровые RS-485;
  • цифровые DS18S20, DS18B20 (до 10 шт. в шлейф);



Внимание – неоригинальные датчики могут не работать!

Беспроводные (радио) оригинальные датчики ZONT на частоте 868 МГц;



подключение через радиомодуль ZONT МЛ-590 (опционально);

до 40 шт.

Рабочий интервал окружающих температур От минус 25 до плюс 50 °С
Габаритные размеры 235 х 90 х 60 мм, 13 DIN
Корпус, крепление пластиковый, на DIN рейку
