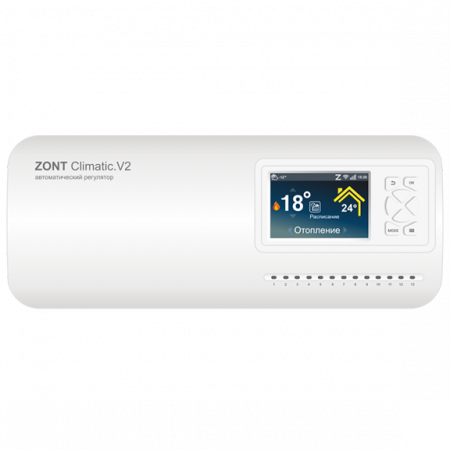

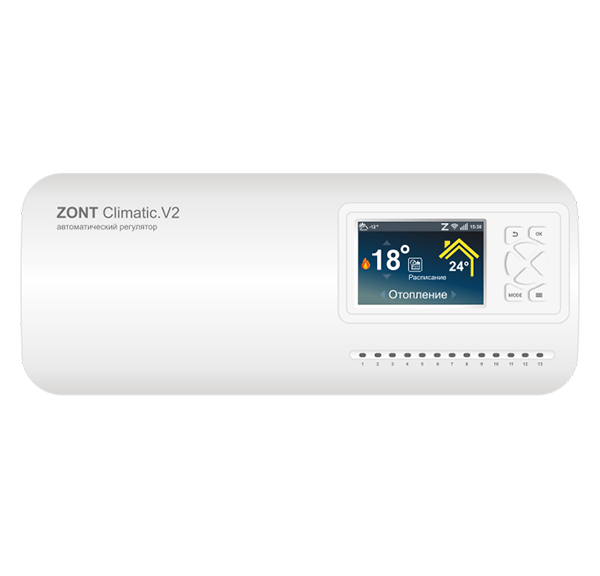

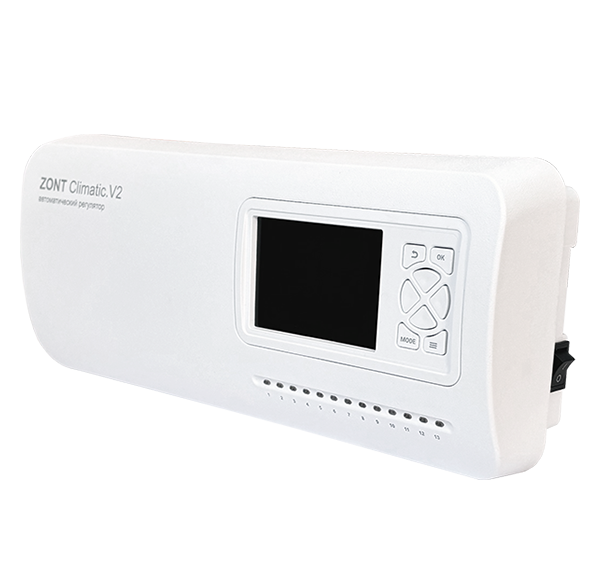

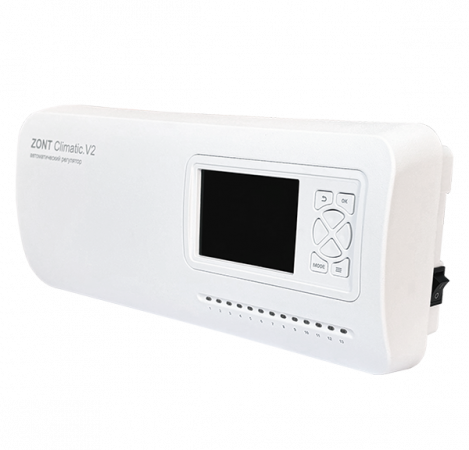

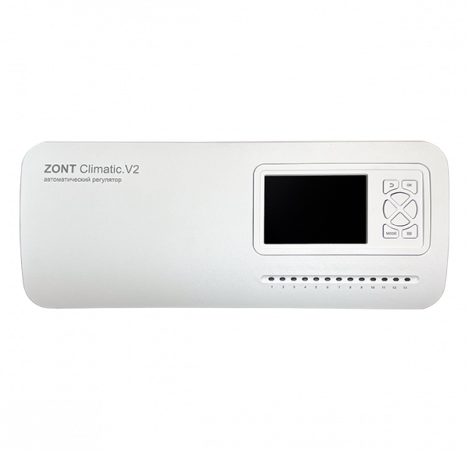

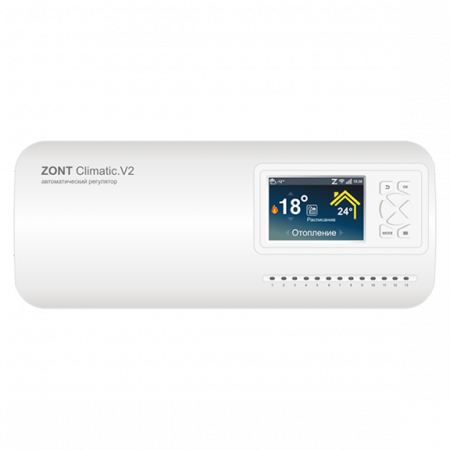

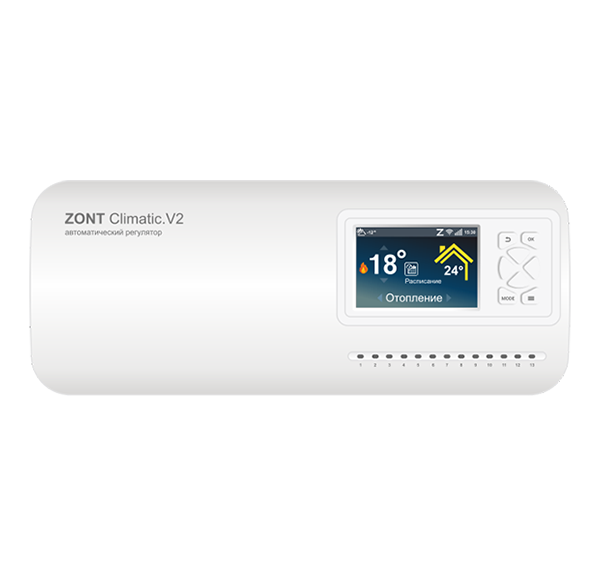

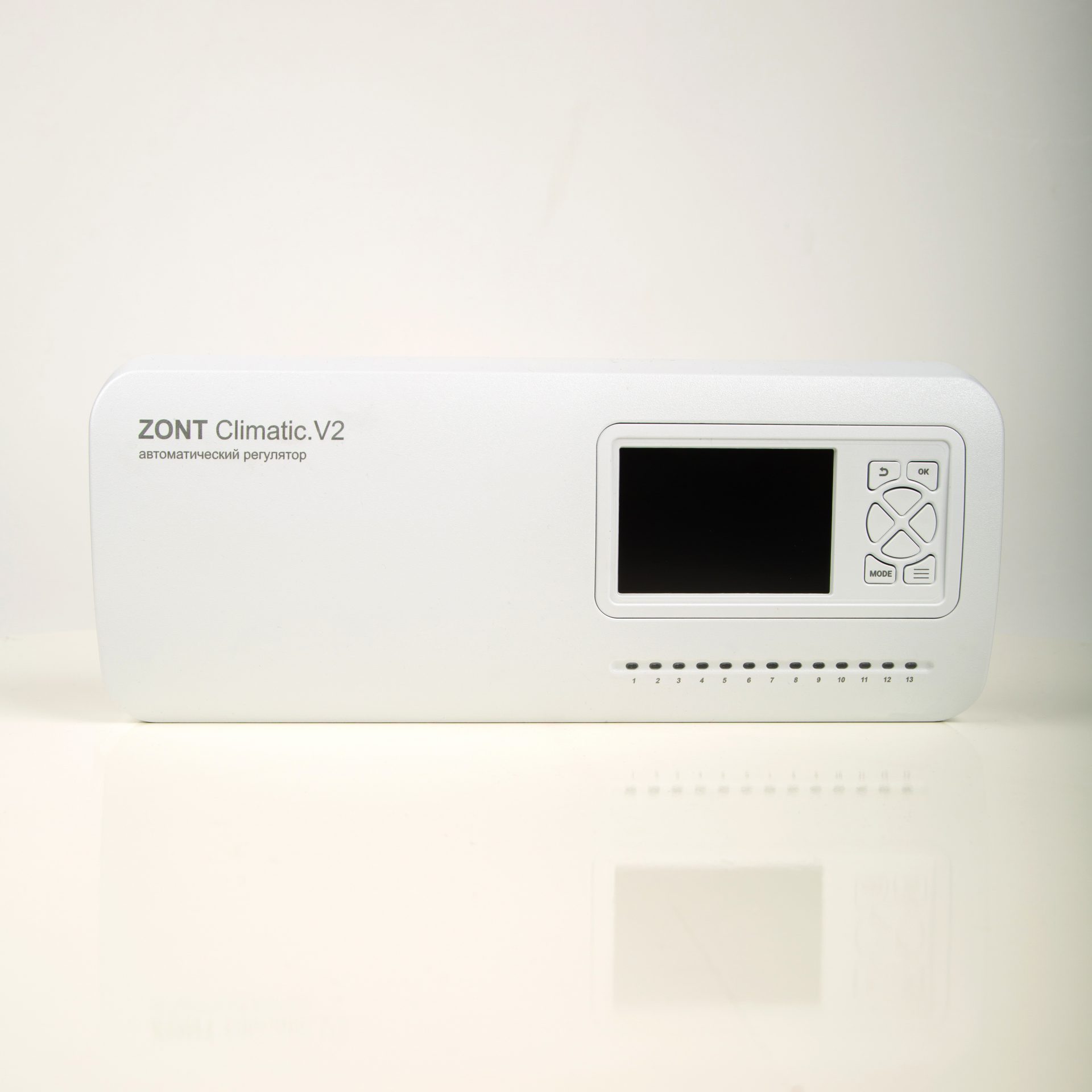

Автоматический регулятор ZONT Climatic.V2

Линейка регуляторов ZONT

Линейка приборов ZONT Climatic представлена 4 регуляторами, в основу предустановок которых заложены самые популярные схемы систем отопления.

ZONT Climatic.V2	ZONT Climatic 1.3	ZONT Climatic 1.2	ZONT Climatic 1.1
Wi-Fi, GSM, Ethernet	Wi-Fi, GSM	Wi-Fi, GSM	Wi-Fi, GSM

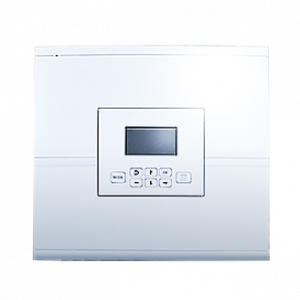

встроенная панель управления (цветная!)	выносная панель управления (монохром)	выносная панель управления (монохром)	выносная панель управления (монохром)
1 контур ГВС	1 контур ГВС	1 контур ГВС	1 контур ГВС
3 отопительных контура* (до 15 с блоками расширения) контур бассейна и/или вентиляции	3 отопительных контура* (до 15 с блоками расширения)	2 отопительных контура	1 отопительный контур
контроль датчиков температуры, давления, протечки (с перекрытием крана)	контроль датчиков температуры	контроль датчиков температуры	контроль датчиков температуры

Автоматизация, контроль и управление системой

Автоматический регулятор ZONT Climatic.V2 имеет предустановленные настройки основных параметров контуров системы и может:

• контролировать и управлять работой на отопление и ГВС 1-го или 2-х отопительных котлов (в т.ч. каскада);
• регулировать температуру теплоносителя в отопительных контурах по заданному значению, в т.ч. с учетом изменения погоды (режим ПЗА);
• управлять работой исполнительных устройств отопительных контуров (насосов, электроприводов и смесительных узлов);
• управлять насосами загрузки бойлера и рециркуляции ГВС;
• отслеживать температуру воздуха по показаниям дополнительных проводных и беспроводных датчиков температуры;
• контролировать протечки через дополнительные датчики и управлять электроприводом запорной арматуры по их срабатыванию (перекрытие протечки);

• контролировать давление по дополнительному датчику;
• запускать котлы по запросу от систем сторонней автоматики бассейна, вентиляции.

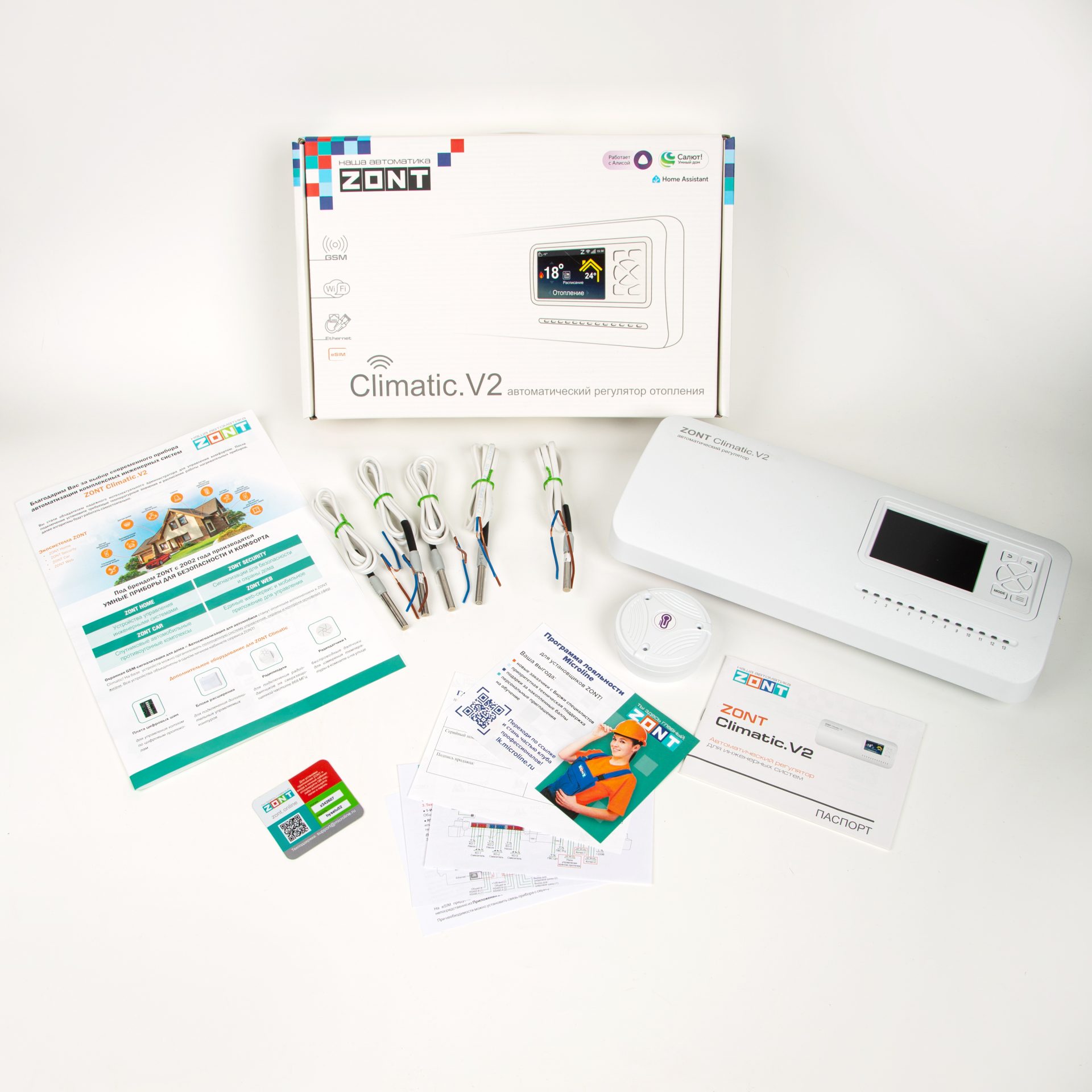

В комплекте регулятора поставляются 5 проводных NTC датчиков температуры теплоносителя и 1 уличный NTC датчик. При необходимости к нему можно подключить цифровые и радиодатчики температуры, аналоговые датчики давления, протечки. Дополнительные датчики в комплект поставки не входят и приобретаются отдельно. Для подключения радиодатчиков потребуется радиомодуль МЛ-590 – всего к регулятору можно подключить до 3-х радиомодулей и до 120 радиодатчиков. Радиодатчики ZONT работают на защищенной помехоустойчивой частоте 868 МГц.

Управление котлами

Регулятор одновременно контролирует и управляет работой одного или двух отопительных котлов в каскаде или по схеме основной-резервный. В базовой комплектации прибора предусмотрено управление котлами релейным способом. Для регулировки котла по цифровой шине необходимо подключить универсальную плату цифровой шины (устанавливается внутрь корпуса регулятора, для двух котлов необходимо 2 платы). Универсальная плата цифровой шины поддерживает протоколы большинства популярных котлов: OpenTherm, E-Bus, BridgeNet (Ariston), BSB, Navien, Wolf.

Расписание и погодозависимое управление

ZONT Climatic.V2 имеет 4 предустановленных режима управления отоплением и ГВС, в режимах можно менять целевую температуру для каждого отопительного контура, настраивать различные варианты дневного и недельного расписания. При использовании алгоритма ПЗА (погодозависимое управление) расчетная температура теплоносителя в контуре будет поддерживаться с учетом изменения погоды (фиксируется уличным датчиком, который входит в комплект поставки).

На панели прибора или в личном кабинете сервиса ZONT возможно:

• выбрать режим работы для каждого контура,
• установить требуемое температурное значение,
• составлять график работы приборов,
• задавать нагрев ГВС,
• присвоить каждому контуру свое название.

Контур бассейна и вентиляции

Регулятор имеет 2 универсальных аналоговых входа для вариативного подключения датчика протечки, датчика давления или контроля запроса тепла от блока автоматики бассейна или вентиляции. По запросу от систем сторонней автоматики бассейна или вентиляции прибор будет активировать запуск котлов системы отопления, работа которых продлится до снятия со входа регулятора этого запроса.

Контроль давления и защита от протечек

Универсальный аналоговый вход регулятора будет контролировать давление теплоносителя в системе по показаниям подключенного аналогового датчика давления (приобретается отдельно), у которого напряжение на выходе меняется в зависимости от измеряемого давления в диапазоне от 0 до 5В. Для входа можно задать пороговые значения контролируемого давления и длительность отклонения измеряемого значения от них – при отклонениях пользователи получат мгновенные оповещения.

Также аналоговый вход может контролировать датчик протечки АСТРА-361 или аналогичный ему (приобретается отдельно). При попадании влаги на датчик регулятор будет фиксировать сигнал от него и автоматически перекрывать кран контроля протечки.

Антилегионелла

Функция “Антилегионелла” используется для термического обеззараживания воды в бойлере косвенного нагрева. Она предназначена для предотвращения развития вредоносных бактерий легионеллы в бойлере, обеззараживание достигается за счет периодического включения нагрева горячей воды в БКН до температуры 65 °С в течении 15 минут. Настройте расписание работы функции “Антилегионелла” и профилактика будет проводиться регулярно по заданному графику.

Индикация и мгновенные оповещения

Регулятор автоматически проинформирует владельца и доверенных лиц о:

• авариях, ошибках и аварийных остановках котлов, управляемых по цифровой шине;
• критических изменениях температуры теплоносителя в управляемых контурах системы отопления;
• критических отклонениях температуры воздуха (при использовании цифровых или радиоканальных датчиков температуры);
• отклонениях от заданных пороговых значений давления (при использовании датчика давления);
• обнаружении протечки и перекрытии крана (при использовании датчика протечки);
• пропадании и появлении напряжения в сети электроснабжения.

Информирование осуществляется посредством отправки push-уведомлений на телефон, SMS или письма на e-mail (способы оповещений и доверенные номера задаются в настройках регулятора).

Настройка и управление регулятором

Настройка, регулирование и контроль работы прибора и подключенных к нему исполнительных устройств могут осуществляться:

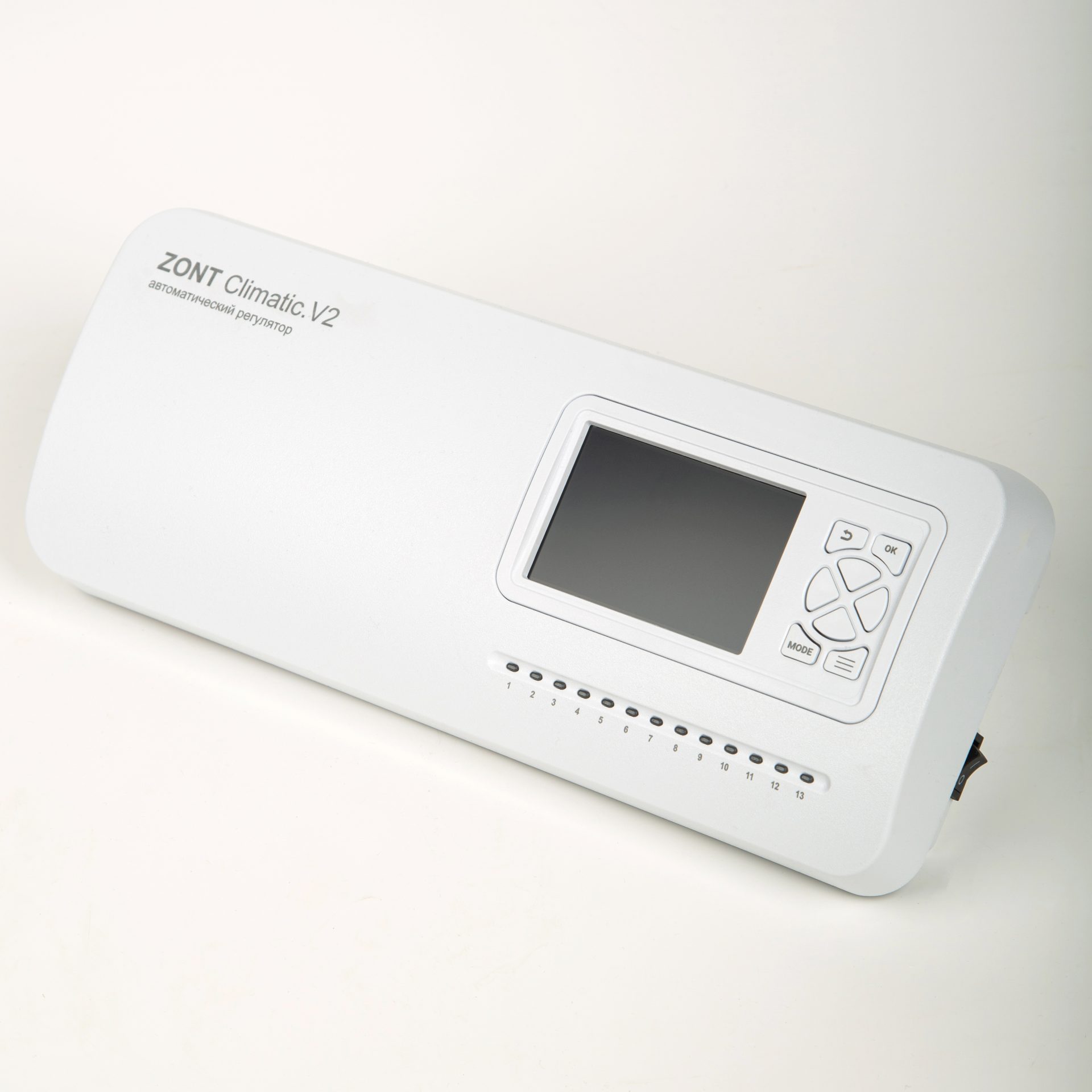

• локально через встроенную в корпус панель управления с цветным дисплеем (полные настройки без ограничений);
• удаленно в личном кабинете веб-сервиса ZONT (доступ бесплатно);
• удаленно в мобильном приложении ZONT (​​бесплатно на iOS и Android).

Работа панели и веб-сервиса полностью синхронизирована, поэтому произведенные на панели настройки моментально передаются в личный кабинет и наоборот.

Регулятор имеет встроенную резервную батарею емкостью 800 мА*ч – при отключении электричества прибор останется на связи до 12 часов и будет передавать информацию от подключенных к нему проводных датчиков.

ZONT Climatic – современное решение для создания энергоэффективной системы отопления с комфортным управлением. Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.

— Комфортная температура в помещении сразу после 1-ой настройки!

— Система на связи 24/7

— Безопасность всей системы отопления!

— Экономия на энергоносителях от 35%

ZONT Climatic – готовое решение для автоматизации систем отопления и ГВС!
